HDMI (произносится как "эйч-ди-эм-ай", в обиходе иногда встречается вариант "аш-ди-ми-ай") представляет собой интерфейс для передачи мультимедийных сигналов высокой четкости. Он обеспечивает одновременную передачу цифрового видео высокого разрешения и многоканального звука, используя при этом механизм защиты контента HDCP.
Этот интерфейс позволяет устанавливать цифровое соединение между различными устройствами через кабели HDMI. Если сравнивать его с предшественником DVI, главные отличия заключаются в более компактном размере разъема и способности передавать многоканальный звук. HDMI пришел на смену устаревшим аналоговым интерфейсам подключения, включая SCART, VGA, YPbPr, RCA и S-Video.
Разработкой стандарта занимался консорциум компаний, в который вошли Lattice Semiconductor, Maxell, Matsushita Electric Industrial, Philips, Sony, Technicolor и Toshiba.
Пропускная способность HDMI эволюционировала от 4,9 Гбит/с в версии 1.0 до впечатляющих 96 Гбит/с в актуальной версии 2.2.
Стандартные медные кабели могут достигать длины до 10 метров. При необходимости передачи сигнала на большие расстояния — от 20 метров до нескольких километров — используются специальные удлинители HDMI (HDMI Extenders). Существуют также активные гибридные кабели, сочетающие медь и оптоволокно, способные передавать сигнал на расстояние до 150 метров без потери качества.
Интерфейс поддерживает управляющие протоколы CEC и AV.link, позволяющие синхронизировать работу подключенных устройств. Все новые версии стандарта сохраняют обратную совместимость с предыдущими, а благодаря переходникам HDMI можно легко подключать к устройствам с интерфейсом DVI и наоборот.
Развитие стандарта HDMI насчитывает уже более двух десятилетий. Первая версия 1.0 появилась в конце 2002 года с пропускной способностью 4,9 Гбит/с, поддерживая видео до 1080p при 60 Гц и восьмиканальный звук.
С каждой новой версией возможности интерфейса расширялись. Версия 1.3 (2006 год) удвоила пропускную способность до 10,2 Гбит/с, открыв дорогу "глубокому цвету" с разрядностью до 48 бит. Кроме того, появился компактный разъем mini-HDMI для портативной техники.
Знаковый релиз 1.4 в 2009 году принес поддержку 4K-разрешения, технологию обратной звуковой связи (ARC) и Ethernet-канал, а также представил сверхкомпактный разъем micro-HDMI.
В 2013 году вышла версия 2.0 с пропускной способностью 18 Гбит/с, обеспечившая поддержку 4K при 60 Гц и расширенные звуковые возможности. Два года спустя спецификация 2.0a добавила поддержку HDR-видео.
Современный стандарт 2.1, представленный в 2017 году, поднял планку пропускной способности до 48 Гбит/с, открыв возможности для работы с разрешениями 8K и 10K при повышенной частоте кадров.
Новейшая версия 2.2, анонсированная в 2025 году, удваивает пропускную способность до 96 Гбит/с, обеспечивая поддержку 8K при 240 Гц, 10K при 120 Гц и даже 16K при 60 Гц.

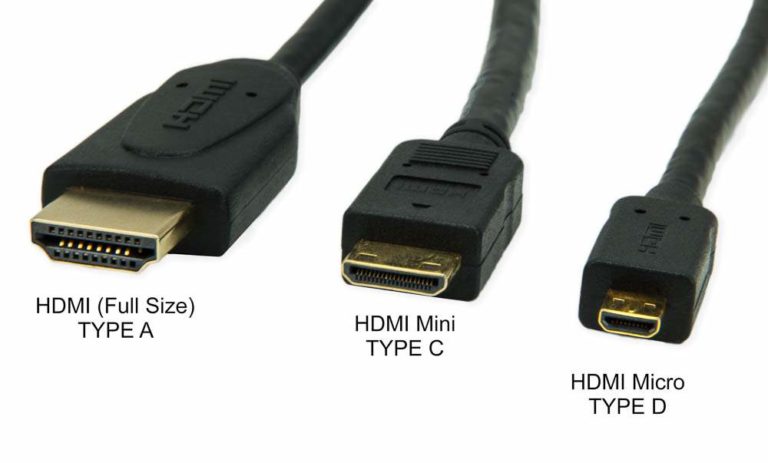

Независимо от версии, все разъемы HDMI содержат 19 контактов и выпускаются в трех основных форм-факторах:
стандартный HDMI (Type A) для телевизоров, мониторов и другой полноразмерной техники;
mini-HDMI (Type C) для портативных устройств вроде видеокамер;
micro-HDMI (Type D) для самых компактных гаджетов.
Кабель HDMI имеет сложную многослойную структуру, обеспечивающую надежную передачу сигнала. Внешняя оболочка защищает содержимое от механических повреждений. Под ней располагается экранирующая оплетка из проволок, дополненная медной жилой для пайки, и слой алюминиевой фольги.
Внутри находятся экранированные витые пары пятой категории с волновым сопротивлением 100 Ом, отвечающие за передачу сигналов синхронизации и данных. Каждая такая пара имеет собственную внешнюю изоляцию и дренажный проводник для пайки. Отдельная витая пара предназначена для сигналов шины I²C. Дополнительные проводники обеспечивают питание и передачу управляющих сигналов.
