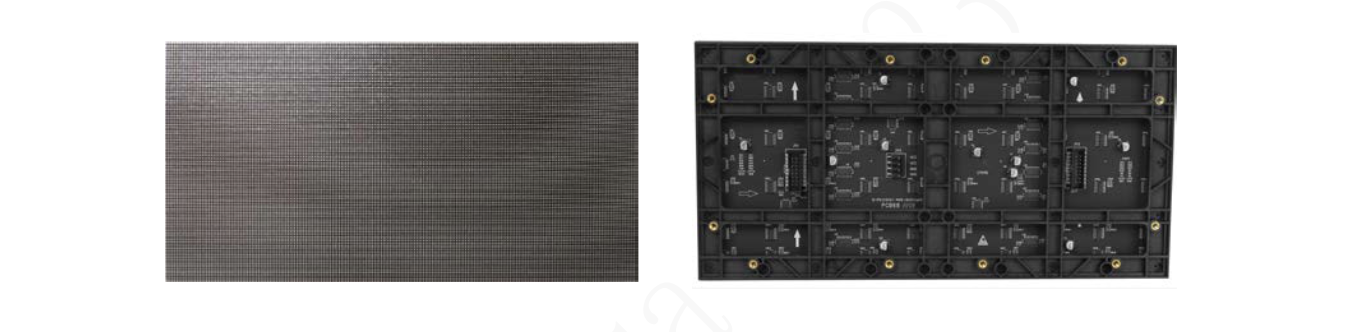

Светодиодный модуль FeuVision F Series IFS-FIA2S-A представляет собой высококачественное решение для внутреннего использования. Модель с шагом пикселя 2 мм (P2) и разрешением модуля 160×80 точек обеспечивает четкое и яркое изображение, что делает ее идеальным выбором для различных коммерческих и общественных помещений.
Высокая частота обновления и глубина цвета
Одним из главных преимуществ данной модели является исключительно высокая частота обновления, достигающая 7680 Гц. Это полностью исключает мерцание изображения, что особенно важно при видеосъемке экрана. В сочетании с 12-14-битной глубиной цвета (разрядностью серого) это обеспечивает плавные цветовые переходы и реалистичную цветопередачу без зернистости.
Современные чипы драйверы
В экране используется технология точной стабилизации тока. Погрешность между каналами и между микросхемами составляет менее ±2,0%. Это позволяет эффективно бороться с типичными проблемами светодиодных экранов:
Неравномерность яркости на низких уровнях серого
Цветовой сдвиг
Эффект "мозаичности" на темных участках изображения
Высококонтрастная связь и цветовые искажения между соседними модулями
Широкие углы обзора и высокая контрастность
Благодаря использованию прецизионных светодиодных чипов SMD1515 (красный, зеленый, синий) обеспечивается отличная цветовая однородность. Экран демонстрирует:
Это гарантирует сохранение качества картинки при взгляде с любой точки помещения.
Для удобства восприятия все ключевые параметры сведены в структурированные таблицы.
| Характеристика | Значение |
|---|
| Модель | IFS-EIA2S-A |
| Тип светодиодов | SMD1515 |
| Шаг пикселя | 2,0 мм |
| Разрешение модуля (Ш×В) | 160 × 80 пикселей (12 800 точек) |
| Размер модуля (Ш×В) | 320 × 160 мм |
| Вес модуля | 0,187 ± 0,01 кг |
| Входное напряжение | 4,2 – 5,0 В (поддержка 5В) |
| Максимальный ток модуля | ≤ 6,5 А |
| Максимальная мощность модуля | ≤ 32,5 Вт (при 5В) |
| Характеристика | Значение |
|---|
| Яркость белого цвета | 550 нит |
| Угол обзора (гор./верт.) | 120° / 120° |
| Равномерность яркости/цвета | ≥ 95% |
| Контрастность | 3000 : 1 |
| Частота обновления | 7680 Гц |
| Метод управления | Постоянный ток, скэн 1/40 |
| Глубина цвета | 12-14 бит |
| Срок службы | 100 000 часов |
| Рабочая температура | -10°C … +50°C |
| Рабочая влажность | 10% … 90% (без конденсата) |
| Температура хранения | -10°C … +60°C |
| Влажность при хранении | 10% … 90% (без конденсата) |
Примечание производителя: Характеристики могут быть изменены без уведомления.
Для питания модулей рекомендуются следующие блоки питания:
Для установки экрана предусмотрены следующие комплектующие:
Магнитные крепления для модуля (встраиваемые магнитные листы)
Кабель питания (рекомендуемое сечение магистрали: 2,5 мм²)
Плоский сигнальный шлейф (стандартный 16-контактный, длина 450 мм для соединения между модулями)

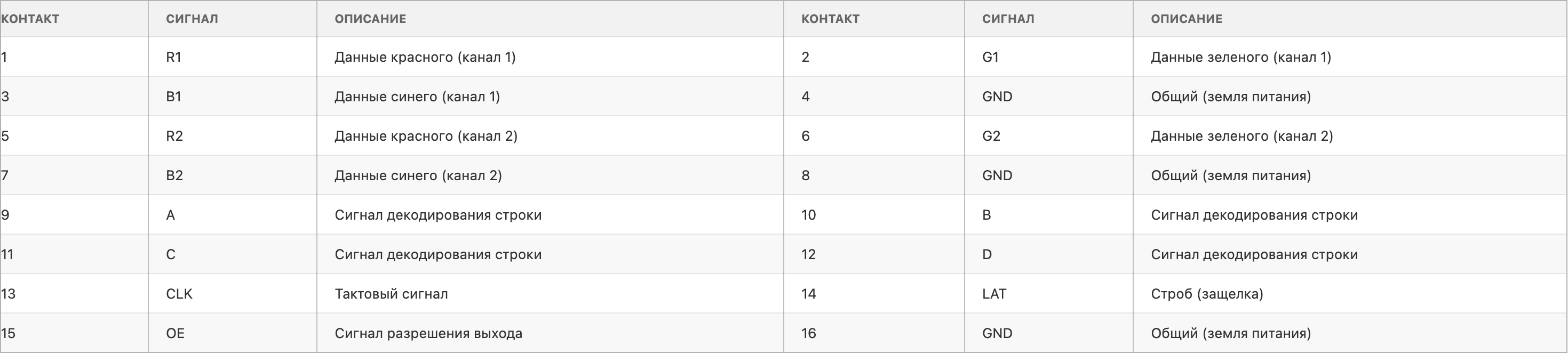

Модуль оснащен стандартным 16-контактным интерфейсом. Ниже приведена распиновка разъема.
Процесс монтажа включает в себя несколько этапов:
Подготовка комплектующих: Модули и крепежные элементы подготавливаются к установке.
Сборка каркаса и подключение: Модули монтируются на каркас и соединяются между собой кабелями питания и сигнальными шлейфами согласно схеме подключения.
Организация сети: Настройка контроллеров и объединение модулей в единую сеть для управления контентом.
Финальный монтаж: Экран может быть установлен двумя основными способами:
Настенный монтаж
Напольная установка
Для обеспечения длительной и бесперебойной работы светодиодного экрана необходимо соблюдать следующие правила.
Температура: Строго соблюдайте рабочий диапазон температур (-10…+50°C). Избегайте резких перепадов.
Влажность: Рабочая влажность не должна превышать 90%. При превышении порога в 65% необходимо использовать осушители воздуха и увеличить время работы экрана.
Защита: Экран имеет степень защиты IP30 (как кабинет, так и модуль). Это означает защиту от твердых частиц, но не от воды. Берегите экран от попадания жидкостей.
Заземление: Блок питания, кабинет и металлические части экрана должны быть надежно заземлены. Сопротивление заземления должно быть менее 10 Ом.
Монтаж: Все работы по сборке и подключению должны производиться только при полностью отключенном питании.
Антистатика: Монтажники обязаны использовать антистатические браслеты и перчатки для предотвращения повреждения светодиодов статическим электричеством.
Полярность: Строго соблюдайте полярность при подключении питания. Запрещено подключать к модулям напряжение 220В.
Регулярность использования: Для предотвращения накопления влаги рекомендуется включать экран ежедневно минимум на 4 часа.
Длительный простой: Если экран долгое время не использовался, перед началом работы необходимо провести процедуру "просушки" — постепенного повышения яркости для удаления влаги из модулей:
2 часа работы при яркости 20%
2 часа работы при яркости 40%
2 часа работы при яркости 60%
2 часа работы при яркости 80%
2 часа работы при яркости 100%
Запрещено: Бросать, сжимать или подвергать модули ударным нагрузкам во избежание повреждения светодиодных чипов и корпуса.
