Технология светодиодных экранов MIP
Светодиодные дисплеи на основе технологии MIP стали настоящим прорывом, соединив передовые технологии Micro LED с масштабируемым массовым производством. В этой статье мы рассмотрим, что такое светодиоды на основе технологии MIP, как они работают, их преимущества перед COB- и SMD-матрицами, а также области их применения.
Что такое технология MIP-светодиодов?
MIP-светодиод, или Микро-светодиод в упаковке, это передовой метод упаковки, который позволяет производить продукцию в больших объемах - светодиодные экраны с мелким шагом пикселя. В отличие от технологии COB (Chip on Board), где светодиодные чипы напрямую прикрепляются к подложке, технология MIP предполагает инкапсуляцию каждого микросветодиодного чипа в стандартный корпус перед его установкой на печатную плату с использованием технологии поверхностного монтажа (SMT).
Такой подход сочетает в себе превосходные характеристики микросветодиодов, такие как высокая яркость, низкое энергопотребление и длительный срок службы, с масштабируемостью и ремонтопригодностью традиционных процессов SMD.
В процессе производства микросветодиодные пластины разрезаются на мельчайшие чипы, проверяются на качество, а затем запечатываются в защитную упаковку. Эти светодиоды в корпусе можно эффективно собирать с использованием существующего оборудования SMT, что делает MIP высокосовместимым с текущими производственными линиями.
Результатом является решение для отображения, обеспечивающее более высокую производительность, более высокую долговечность и более простое обслуживание по сравнению с COB. Более того, MIP поддерживает сверхмалый шаг пикселя от P0.4 до P0.9, обеспечивая визуализацию в формате 4K и 8K для приложений нового поколения.

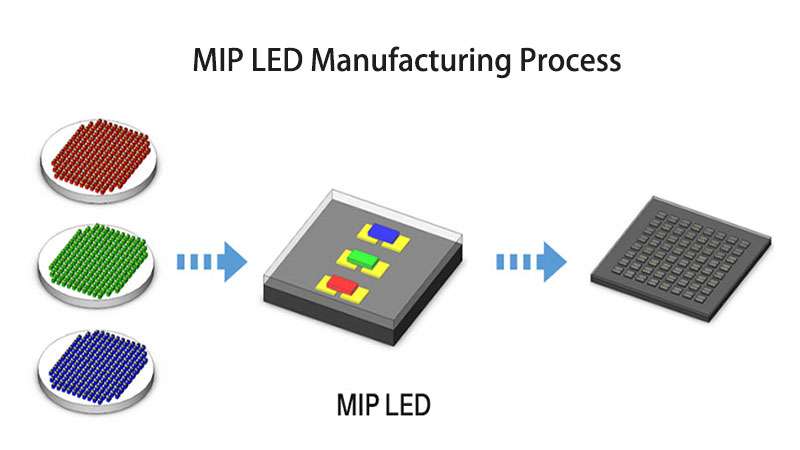

Как работает светодиодный экран MIP?
Светодиодный экран MIP работает за счет интеграции микросветодиодов которые были предварительно упакованы в стандартизированные блоки, которые затем собираются на печатных платах с использованием технологии поверхностного монтажа (SMT). Этот процесс сочетает в себе преимущества микросветодиодов с практичностью массового производства.
Каждый микросветодиодный чип сначала помещается в защитный корпус, защищающий его от пыли, влаги и внешних воздействий. Затем светодиоды в корпусе сортируются и подбираются по цвету для обеспечения равномерной яркости и длины волны. После установки на печатную плату миллионы этих крошечных светодиодов работают вместе как пиксели, формируя изображение высокого разрешения на дисплее.
Поскольку каждый светодиод в корпусе излучает собственный красный, зелёный или синий свет, экран обеспечивает истинное самоизлучение с исключительной контрастностью и широкими углами обзора. По сравнению с технологией COB, которая напрямую соединяет кристаллы с неизолированными выводами, технология MIP упрощает ремонт и замену, поскольку отдельные светодиодные модули можно заменить в случае повреждения.
По сути, светодиодный экран MIP работает как усовершенствованная версия SMD, но с дополнительной точностью и масштабируемостью технологии Micro LED.
Преимущества и недостатки технологии MIP-упаковки
Как и любая новая технология, корпусирование светодиодов на основе MIP-технологии дает очевидные преимущества, но также сталкивается с определенными трудностями.
Преимущества:
MIP LED — это инновационная технология корпусирования, которая позволяет легко интегрировать светодиодные чипы с дискретными компонентами, открывая новые возможности и преимущества для дисплеев Micro LED.
Более низкие требования к обслуживанию
Первое Если в светодиодном экране с использованием MIP-упаковки обнаружена неисправный диод, ее можно извлечь и заменить отдельно, не затрагивая другие компоненты экрана. Кроме того, светодиодные панели на основе технологии MIP обеспечивают равномерное качество цветопередачи, превосходное разделение света и смешивание цветов и не требуют последующей калибровки или обслуживания.
По сравнению с традиционными технологиями корпусирования светодиодов корпусирование MIP требует значительно меньше текущего обслуживания.
Более низкие затраты на обслуживание
Традиционная технология COB предъявляет очень строгие требования к кристаллам Mini LED, вынуждая производителей чипов вкладывать значительные средства в оптическое разделение, разделение цветов и смешивание материалов. Однако корпусирование по технологии MIP позволяет осуществлять массовое производство и снижает стоимость пластин.
Упаковка MIP может эффективно снизить частоту отбраковки продукции и снизить затраты на последующую переработку.
Лучшее качество отображения
Корпус MIP обеспечивает комплексное измерение пикселей Micro RGB, обеспечивая точную и детальную спектрофотометрию. Экспериментальная проверка показала, что светодиодные лампы, изготовленные по технологии MIP LED, демонстрируют превосходную яркость. Контрастность и постоянство цвета при различных углах обзора.
Отличная защита
Упаковка MIP обеспечивает светодиодным устройствам отличную защиту от пыли, влаги и статического электричества, а также лучшую устойчивость к внешним воздействиям.
Недостатки:
Технологическая зрелость
Несмотря на значительные преимущества технологии MIP, её уровень зрелости всё ещё отстаёт от традиционных методов. Сохраняются проблемы в таких областях, как массоперенос, биннинг цветов и контроль выхода продукции, что требует постоянных исследований и разработок, а также оптимизации процесса.
Принятие на рынке
Технология корпусирования светодиодов MIP, будучи новой технологией, всё ещё нуждается во времени для широкого внедрения на рынке. Как пользователям, так и отраслям промышленности требуется больше времени, чтобы полностью понять и оценить её преимущества в плане производительности, надёжности и ценности дисплеев.
Экономическая конкурентоспособность
В некоторых высокотехнологичных приложениях ценовое преимущество MIP-упаковки пока не реализовано в полной мере. По сравнению с традиционными методами упаковки необходимы дальнейшие прорывы в снижении производственных затрат и улучшении соотношения цены и производительности.
Заключение
Светодиод MIP Это революционный шаг в индустрии светодиодных дисплеев, сочетающий в себе производительность микросветодиодов с возможностью массового производства. Он обеспечивает более высокую производительность, большую долговечность и превосходное качество изображения по сравнению с SMD и COB.
Светодиодный экран MIP быстро набирает популярность как будущее светодиодных дисплеев с малым шагом пикселя, применяемых в производстве контента с высокой степенью реалистичности, кинотеатрах, диспетчерских и домашних кинотеатрах класса люкс.
