Калькулятор LED экрана для профессионалов

Каждый, кто работает на рынке светодиодных экранов — интегратор, поставщик комплектующих, дилер производителя — сталкивается с одной и той же рутиной: клиент присылает задачу «нужен экран 3х2 метра в переговорную», а дальше начинается ручной подбор модулей, кабинетов, блоков питания и системы управления. Это время, которое можно было бы потратить на подготовку самого предложения клиенту, а не на пересчёт таблиц.

Разберём, из чего складывается светодиодный экран, какие два пути есть у рынка сегодня, и как бесплатный онлайн-калькулятор комплектующих помогает поставщикам и интеграторам собирать точные расчёты за минуты, а не часы.

Два пути к созданию светодиодного экрана

Путь первый: готовые решения от производителей

Крупные бренды — Unilumin, Absen, Leyard и другие — предлагают готовые светодиодные кабинеты как комплексное решение, где:

• уже установлены приёмные карты, поддерживающие нужное разрешение;
• смонтированы трансформаторы (блоки питания) требуемой мощности;
• светодиодные модули откалиброваны и изготовлены из единой партии — гарантия одинаковой цветопередачи;
• проложена вся внутренняя коммутация.

Дальше остаётся собрать экран из готовых блоков, как конструктор, и настроить его через специализированное ПО (например, NovaStar).

Плюсы: минимальные трудозатраты, гарантированная совместимость компонентов, предсказуемый результат — то, что легко продать клиенту как «готовое решение под ключ». Минусы: более высокая себестоимость, которая закладывается в цену для заказчика.

Путь второй: самостоятельная сборка из комплектующих

Этот путь выбирают интеграторы и поставщики, которые хотят оптимизировать бюджет проекта и держать маржу под контролем. Здесь на стороне поставщика — весь расчёт: нужно быть одновременно конструктором, снабженцем, инженером и технологом.

Что нужно сделать:

• найти надёжного поставщика, у которого в наличии все нужные компоненты;
• рассчитать и подобрать светодиодные модули — шаг пикселя, размер, яркость, условия эксплуатации (интерьер/экстерьер);
• подобрать трансформаторы (блоки питания) — рассчитать мощность и количество разъёмов под подключение модулей;
• выбрать приёмные карты, которые поддержат рассчитанное разрешение кабинета;
• определиться с типом кабинета — стальной или алюминиевый, фронтальное или тыловое обслуживание;
• продумать коммутацию — сигнальные шлейфы и провода питания для модулей, рассчитанные на 4–5 В;
• подобрать метизы и крепёж — магниты или винты для крепления модулей, болтовые соединения для монтажа кабинетов на каркас;
• рассчитать энергопотребление каждого кабинета и нагрузку по разрешению, чтобы выбрать контроллер управления с нужными интерфейсами (HDMI, DVI, SDI, VGA и т.д.).

Если специалист способен самостоятельно выполнить все эти расчёты и подобрать правильные комплектующие, это высококлассная экспертиза, которая ценится на рынке мультимедиа. Но именно на этом этапе чаще всего и рождаются ошибки в проектах: неверно подобранная мощность блока питания, разрешение, не совпадающее с возможностями приёмной карты, или неточно посчитанный шаг пикселя под требуемую диагональ. Каждая такая ошибка — это либо потеря маржи, либо повторная закупка, либо недовольный заказчик.

Онлайн-калькулятор комплектующих для светодиодного экрана

Специально для тех, кто регулярно считает светодиодные экраны — в штате интегратора, как поставщик комплектующих или консультируя клиента по комплектации — мы разработали бесплатный инструмент: калькулятор комплектующих для светодиодных экранов.

Задача калькулятора простая: убрать ручной пересчёт и дать точную спецификацию и смету за пару минут, вне зависимости от того, работаете вы с одним производителем модулей или сравниваете несколько.

Как это работает

Шаг 1. Регистрация Регистрация на сайте — после неё вы уже на 80% ближе к готовому списку комплектующих под проект.

Шаг 2. Переход в калькулятор Вы выбираете известные параметры проекта, остальное система рассчитывает сама.

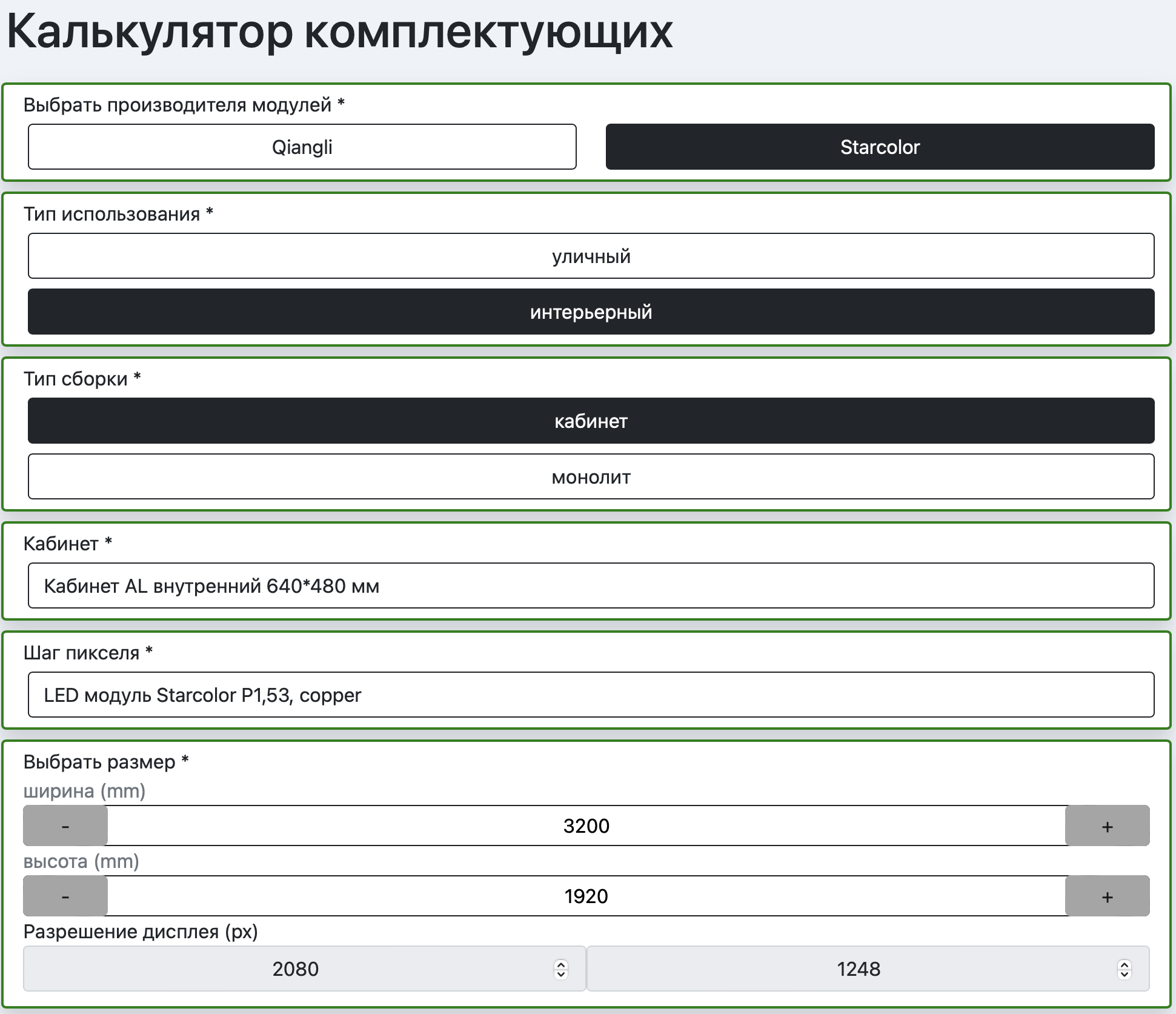

Пример расчёта

Допустим, клиенту нужен светодиодный экран на стену в помещении с возможностью обслуживать его спереди (фронтальное обслуживание).

• Производитель. Выбираем знакомый бренд или сразу несколько — чтобы сравнить комплектацию на разных производителях модулей.
• Тип использования: интерьерный.
• Исполнение: кабинетный светодиодный экран.
• Тип кабинета: например, кабинет с фронтальным обслуживанием 640×480 мм. Система автоматически предложит список подходящих модулей с разным шагом пикселя.

Как понять, какой шаг пикселя нужен. Допустим, нужен экран размером примерно 3×2 метра с разрешением Full HD (1920×1080). Делим ширину в миллиметрах на желаемое разрешение по горизонтали:

3000 мм / 1920 пикс = 1,56 мм — это и есть требуемый шаг пикселя. Ознакомится что такое шаг пикселя можете в статье.

В списке модулей выбираем ближайший доступный — например, с шагом 1,53 мм. Дальше выбираем размер экрана: калькулятор сам покажет доступные варианты сборки, например 3200×1440 мм или 3200×1920 мм.

• Система управления. Выбираем NovaStar и тип устройства — видеоконтроллер (видеопроцессор), который масштабирует видеосигнал так, чтобы он заполнял весь экран без обрезки и искажений. Так же как выбрать контроллер подготовлена статья!
• Дополнительные опции: ЗИП (запасные части) — на случай непредвиденных повреждений при монтаже и для долгой службы экрана; маржа на сборку, монтаж и ПНР — можно сразу заложить стоимость работ в расчёт.

Финальный шаг — «Рассчитать». Система переносит на вкладку скачивания результата, где доступны два готовых документа — их можно сразу передавать в коммерческое предложение клиенту:

1. Расчёт — полная калькуляция всех комплектующих в рублях по актуальным ценам поставщиков и итоговая стоимость готового решения.
2. Спецификация — все технические характеристики будущего экрана: размеры, разрешение, потребляемая мощность, количество модулей и кабинетов, диагональ и другие параметры.

Почему это полезно именно поставщикам и интеграторам

• Экономия времени на расчет КП. Вместо ручного подбора модулей, блоков питания и приёмных карт — готовая спецификация за пару минут!
• Меньше ошибок в проекте. Калькулятор сам сопоставляет параметры модулей, кабинетов и контроллеров, снижая риск несовместимости компонентов.
• Сравнение производителей в одном расчёте. Можно быстро прикинуть комплектацию на разных брендах модулей и показать заказчику варианты по цене и характеристикам.
• Готовая смета с учётом вашей маржи. Опция закладывания стоимости монтажа и ПНР сразу в расчёт — удобно при формировании финального КП.
• Понятная спецификация для заказчика. Технический документ с полным набором параметров экрана, который не нужно оформлять вручную.

Заключение

Современные технологии позволяют не быть узким специалистом-инженером, чтобы правильно и быстро считать комплектующие и получать точный результат. Калькулятор комплектующих — это инструмент, который экономит время, деньги и нервы как поставщикам и интеграторам при подготовке коммерческих предложений, так и их клиентам, получающим прозрачный и обоснованный расчёт.

Попробуйте — и убедитесь, что подготовить точный расчёт светодиодного экрана для клиента можно за пару минут, а не за полдня работы с таблицами.
