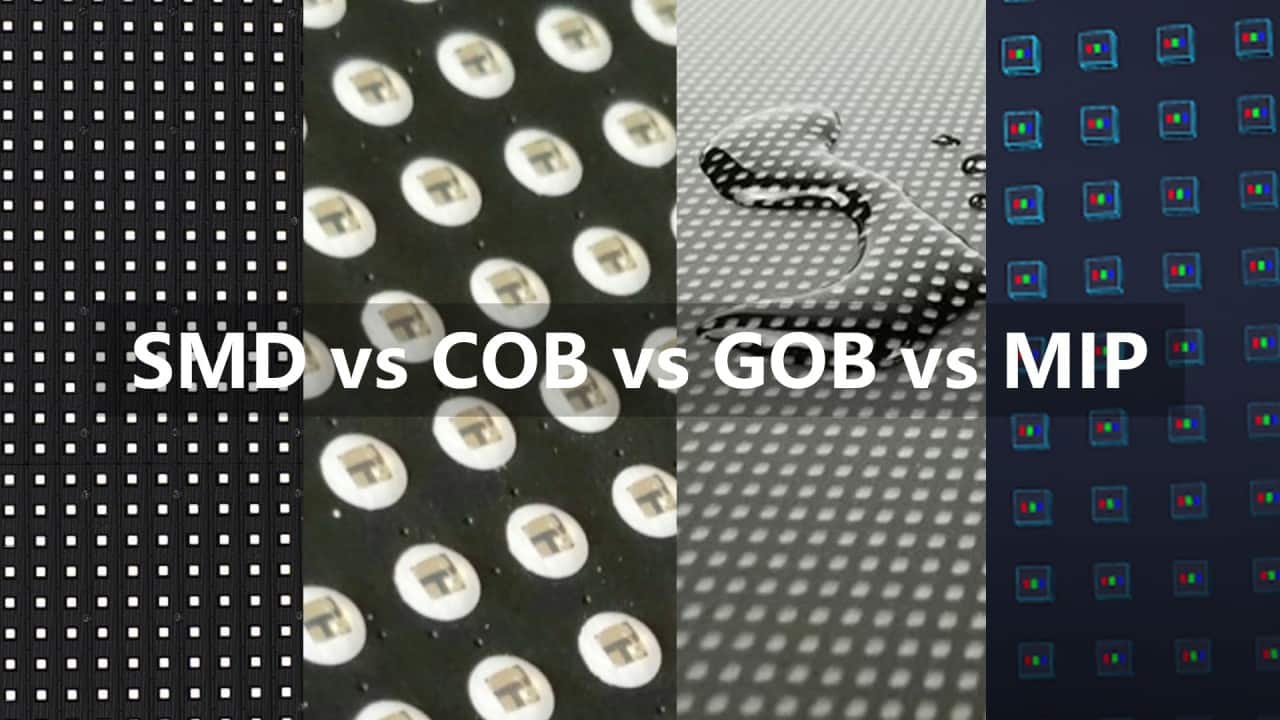

Современный рынок светодиодных экранов предлагает множество технологических решений, каждое из которых имеет свои особенности, преимущества и области применения. Выбор правильной технологии упаковки светодиодов определяет не только качество изображения, но и надежность, долговечность и стоимость готового изделия. В этой статье мы подробно разберем четыре основные технологии: DIP, SMD, COB и MIP — их суть, применение, а также сильные и слабые стороны.
1. DIP (Dual In-line Package)
1.1. Что означает технология
DIP (Dual In-line Package) — это технология сквозного монтажа, при которой каждый светодиод представляет собой отдельную «лампочку» с двумя металлическими выводами («ножками»). Эти выводы вставляются в отверстия печатной платы и фиксируются пайкой с обратной стороны. Для формирования одного полноцветного пикселя используются три отдельных светодиода: красный (R), зеленый (G) и синий (B), объединенные в группу 1R1G1B.
Наиболее распространенный типоразмер для уличных экранов — DIP346, где цифры обозначают размер корпуса 3,0 × 4,6 мм.
1.2. Где применяется
DIP-технология традиционно используется в:
Крупноформатных уличных экранах (суперсайты, билборды)
Медиафасадах зданий
Спортивных табло и стадионных экранах
Рекламных конструкциях с большим расстоянием просмотра
1.3. Преимущества технологии DIP
| Преимущество | Описание |
|---|---|
| Максимальная яркость | Достигает 7000–10000 кд/м², что обеспечивает отличную читаемость при прямом солнечном свете |
| Высокая защищенность | Цельнолитой эпоксидный корпус обеспечивает IP65–IP68 без дополнительной обработки |
| Долговечность | Срок службы до 100 000 часов, устойчивость к экстремальным температурам (-35…+50°C) |
| Эффективное тепловыделение | Длинные выводы отводят тепло к плате, снижая риск перегрева |
| Низкая стоимость | Отработанная технология и массовое производство делают DIP экономичным решением |
1.4. Недостатки технологии DIP
| Недостаток | Описание |
|---|---|
| Крупный шаг пикселя | Минимальный шаг — P6–P8, чаще P10 и выше, что ограничивает разрешение |
| Узкий угол обзора | Горизонтальный угол — 105–110°, вертикальный — около 50° |
| Неравномерная поверхность | Светодиоды выступают над платой, поверхность не идеально ровная |
| Сложность автоматизации | Требует больше ручного труда при сборке |
2. SMD (Surface Mounted Device)
2.1. Что означает технология

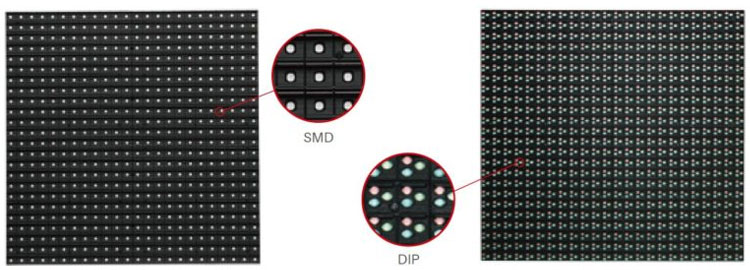

SMD (Surface Mounted Device) — это технология поверхностного монтажа, при которой светодиоды припаиваются непосредственно на поверхность печатной платы. Главное отличие от DIP: три цветных чипа (RGB) упакованы в один корпус, что позволяет значительно уменьшить размер пикселя. Типоразмеры SMD-светодиодов обозначаются четырехзначным числом (например, SMD2121, SMD2727, SMD3535), где цифры указывают размеры корпуса в десятых долях миллиметра.
2.2. Сферы применения SMD
SMD-технология является универсальной и используется повсеместно:
Интерьерные и сценические экраны (малый шаг P1.2–P4)
Уличные экраны (SMD с заливкой гелем, шаг P4–P10)
Рекламные билборды и суперсайты
Домашние кинотеатры и корпоративные LED-экраны
Трансляционные студии и концертные площадки
2.3. Преимущества SMD
| Преимущество | Описание |
|---|---|
| Малый шаг пикселя | Возможность создания экранов с шагом от P0.6 до P10, высокое разрешение |
| Широкий угол обзора | До 140–160°, изображение не искажается при просмотре сбоку |
| Отличная цветопередача | Однородное свечение, точная цветопередача, высокая контрастность |
| Гладкая поверхность | Отсутствие выступающих элементов, эстетичный внешний вид |
| Автоматизация производства | Полностью автоматизированная сборка, высокая повторяемость качества |
2.4. Недостстки SMD
| Недостаток | Описание |
|---|---|
| Требуется защита для улицы | Для достижения IP65 требуется заливка модулей гелем, что увеличивает стоимость |
| Яркость ниже DIP | Максимальная яркость уличных SMD-модулей обычно 4500–7000 кд/м² |
| Сложность ремонта | Замена одного SMD-светодиода сложнее, чем DIP-лампочки |
| Чувствительность к перегреву | Меньший корпус хуже отводит тепло |
3. COB (Chip on Board)
3.1. Что означает технология

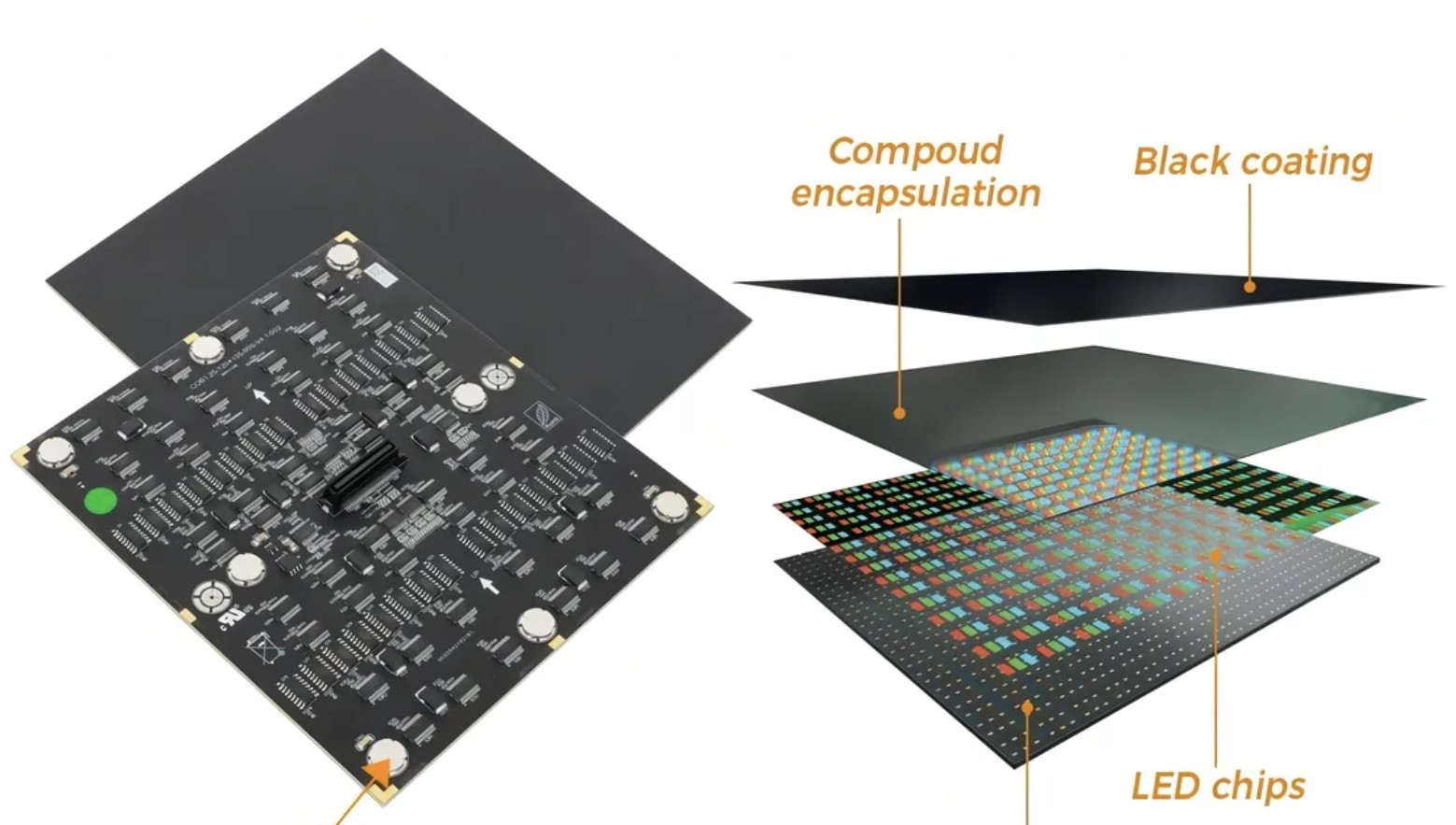

COB (Chip on Board) — это технология, при которой светоизлучающие чипы (кристаллы) монтируются непосредственно на печатную плату без промежуточного корпуса. Чипы размещаются вплотную друг к другу, после чего вся поверхность заливается единым защитным слоем компаунда. В результате формируется сплошная светоизлучающая поверхность без видимых зазоров между пикселями.
3.2. Где применяется COB
COB-технология используется в сегменте экранов с сверхмалым шагом пикселя (P0.3–P1.5):
Конференц-залы и переговорные комнаты
Центры управления и ситуационные центры
Дизайнерские интерьеры и шоу-румы
Домашние кинотеатры премиум-класса
Студии виртуального производства
3.3. Плюсы COB
| Преимущество | Описание |
|---|---|
| Максимальная плотность пикселей | Шаг до P0.3, разрешение вплоть до 4K и 8K на компактных экранах |
| Превосходная защищенность | Единый слой компаунда обеспечивает защиту от влаги, пыли, ударов (IP65) |
| Высокая надежность | Отсутствие паяных соединений на уровне чипов, меньше точек отказа |
| Устойчивость к механическим воздействиям | Защитный слой выдерживает касания, удары, влажную уборку |
| Широкий угол обзора | До 170–180°, отсутствие искажений |
| Превосходное тепловыделение | Чипы отдают тепло напрямую плате |
3.4. Минусы COB
| Недостаток | Описание |
|---|---|
| Высокая стоимость | Сложность производства, низкий выход годных на начальном этапе |
| Сложность ремонта | При выходе из строя чипа требуется замена всего модуля |
| Ограниченная яркость | Обычно до 1000–2000 кд/м² (не подходит для уличного применения) |
| Эффект «ореола» | Может наблюдаться свечение соседних пикселей при заливке |
4. MIP (Micro LED in Package)
4.1. Что означает технология

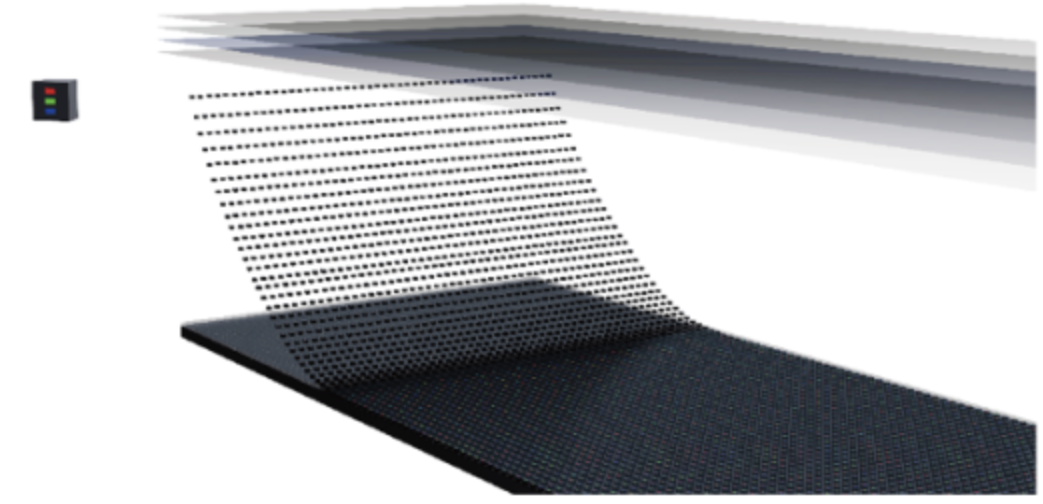

MIP (Micro LED in Package) — это гибридная технология, сочетающая преимущества SMD и COB. Микроскопические светодиодные чипы (Micro LED) размером менее 100 мкм сначала упаковываются в миниатюрный корпус (подобно SMD), а затем монтируются на плату. Этот двухступенчатый процесс позволяет использовать стандартное SMD-оборудование для работы с микрочипами.
MIP является переходной технологией между классическим SMD и полноценным Micro LED.
4.2. Где применяется MIP
MIP-технология находится на стыке интерьерного и премиального сегментов:
Экраны с шагом P0.5–P1.8
Люксовые домашние кинотеатры
Видеостены для студий и конференц-залов
Роскошные интерьерные инсталляции
Музеи, галереи, выставочные пространства
4.3. Плюсы MIP
| Преимущество | Описание |
|---|---|
| Высокая плотность пикселей | Шаг от P0.5, сопоставимый с COB, но с иной технологией производства |
| Хорошая ремонтопригодность | Возможность замены отдельных компонентов (как в SMD) |
| Использование стандартного оборудования | Производители могут использовать существующие SMD-линии |
| Масштабируемость | Технология открывает путь к массовому производству Micro LED |
| Высокая контрастность | Глубокий черный цвет за счет минимальных зазоров |
4.4. Минусы MIP
| Недостаток | Описание |
|---|---|
| Сложность технологии | Требует прецизионного оборудования и контроля качества |
| Стоимость | Выше, чем у классического SMD, но ниже, чем у монолитного Micro LED |
| Ограниченное распространение | Технология относительно новая, доступна у ограниченного числа производителей |
| Энергопотребление | При высокой плотности пикселей требуется эффективное охлаждение |
5. Сравнительная таблица технологий
| Характеристика | DIP | SMD | COB | MIP |
|---|---|---|---|---|
| Шаг пикселя | P8 и крупнее | P0.6 – P10 | P0.3 – P1.5 | P0.5 – P1.8 |
| Яркость (кд/м²) | 7000–10000+ | 1000–7000 | 1000–2000 | 1000–3000 |
| Угол обзора | 105–110° | 140–160° | 170–180° | 160–170° |
| Защищенность | IP65–68 (родная) | IP20–65 (с заливкой) | IP65 (родная) | IP20–65 |
| Ремонтопригодность | Высокая | Средняя | Низкая (замена модуля) | Высокая |
| Основное применение | Улица, крупные форматы | Универсальное | Интерьеры, малый шаг | Премиум, микро-шаг |
| Стоимость | Низкая | Средняя | Высокая | Очень высокая |
| Срок службы | До 100 000 ч | 100 000 ч | 100 000 ч | 100 000 ч |
6. Как выбрать технологию
Выбор технологии определяется сценарием использования:
| Сценарий | Рекомендуемая технология | Обоснование |
|---|---|---|
| Уличный суперсайт (солнечная сторона) | DIP | Максимальная яркость, надежность, защита без заливки |
| Уличный экран (теневые стороны) | SMD с заливкой | Достаточная яркость, лучшее качество изображения |
| Сценический экран | SMD | Широкий угол обзора, качественная цветопередача, гибкость форм |
| Переговорная комната / конференц-зал | COB или MIP | Малый шаг, защита от повреждений, эстетика |
| Центр управления / студия | COB | Надежность, отсутствие зазоров, широкий угол обзора |
| Рекламный билборд | SMD или DIP | В зависимости от яркости и бюджета |
| Домашний кинотеатр премиум | MIP или COB | Максимальное качество изображения при малом шаге |
Заключение
Современный рынок светодиодных экранов предлагает четыре основные технологии, каждая из которых занимает свою нишу:
DIP — проверенное решение для уличных экранов, где главное — яркость и надежность. Незаменим для суперсайтов и конструкций на солнечной стороне.
SMD — универсальная технология, покрывающая большинство задач от интерьерных до уличных экранов. Лучший баланс цены, качества и функциональности.
COB — технология для премиального сегмента с малым шагом пикселя. Обеспечивает максимальную защиту и идеальную поверхность для интерьеров.
MIP — гибридное решение, открывающее путь к эре Micro LED. Сочетает ремонтопригодность SMD с плотностью COB.
Понимание особенностей каждой технологии позволяет Вам и интеграторам делать осознанный выбор, соответствующий конкретным задачам, условиям эксплуатации и бюджетным ограничениям.
