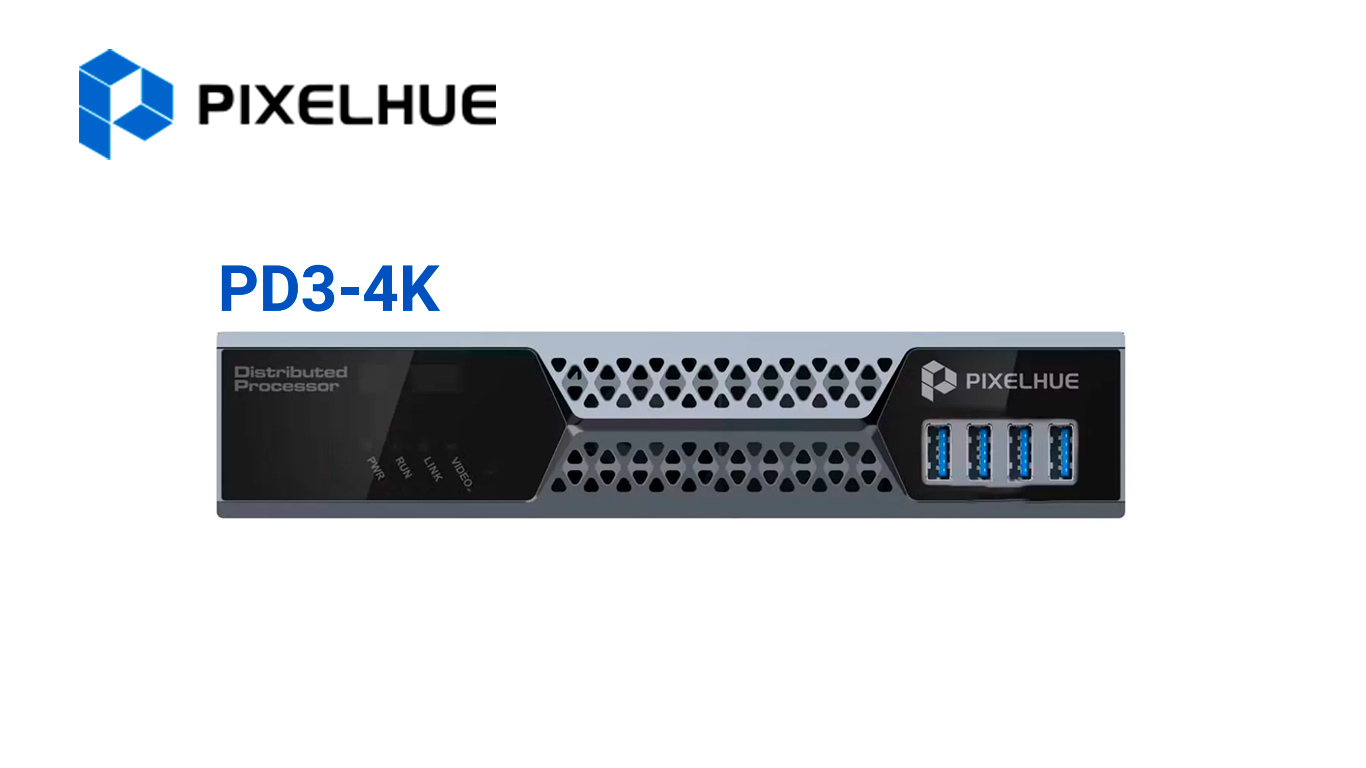

PD3-4K AVoIP процессор PixelHue

Введение

Процессор PD3-4K — это инновационный двухпотоковый AVoIP процессор, который поддерживает одновременную передачу как основного потока (видеоконтент высокого качества, обработанный алгоритмом InstSight), так и вторичного потока (видеоконтент стандартного качества, обработанный H.264/H.265). Благодаря интеграции эффективных технологий кодирования и декодирования PD3-4K может гибко использоваться как узел кодировщика или декодера.

Благодаря передовой технологии InstSight, PD3-4K значительно снижает потребление пропускной способности сети, обеспечивая при этом высококачественную передачу аудио и видео. Система отличается низкой задержкой передачи, высоким качеством изображения и высокой адаптируемостью к сети, что делает её идеальным выбором для диспетчерских пунктов управления, крупных конференц-связи, мониторинговых центров, центров обработки данных и диспетчерских центров.

Преодолевая ограничения традиционного централизованного развертывания, PD3-4K подходит для сценариев децентрализованного развертывания в разных помещениях, зонах и сетях. Он предлагает такие функции, как передача цифрового аудио и видео на большие расстояния, обработка сигналов, коммутация сигналов, управление KVM-станциями, управление экранами и интеллектуальный центральный контроль. Вместе с распределенными и визуализированными системами управления и совместной работы KVM AVoIP, PD3-4K обеспечивает мощную поддержку для аудио- и видео-приложений, предоставляя оптимальное решение для видеонаблюдения высокого класса, командного управления и мультимедийных презентаций.

Интегрированные кодирование и декодирование в одно устройство.

PD3-4K может использоваться как узел кодера или декодера, что позволяет использовать одно устройство для двух целей.

Двухпотоковая передача

• Основные потоки (Primary streams): Саморазработанный алгоритм сжатия InstSight

• Вторичные потоки (Secondary streams): Алгоритм сжатия H.264/265 (саморазработанный алгоритм на основе стандартного H.264/265)

Дискретное развертывание

Узлы сигналов, разбросанные в разных местах, могут быть быстро интегрированы в систему через VLAN, обеспечивая тем самым централизованное управление данными сигналов из различных мест.

Массовое подключение

• Благодаря IP-архитектуре система может легко расширяться за счет добавления новых узлов через VLAN, требуя только IP-адреса для подключения каждого узла.

• Поддерживает прямой доступ к IP-камерам и NVR без необходимости транскодирования и полностью совместим с протоколами ONVIF и RTSP.

Иерархические разрешения, безопасное управление

Система предлагает иерархическое управление правами пользователей на основе ролей, позволяя администраторам назначать определенные разрешения пользователям. Это обеспечивает детальный контроль над операциями, так что пользователи с разными ролями могут выполнять определенные задачи, значительно повышая как эффективность работы, так и безопасность.

Стабильно, безопасно и надежно

• Децентрализованная архитектура позволяет использовать отдельный узел в качестве независимого центра управления. Каждый узел работает независимо, и отказ управления одного узла не повлияет на работу всей системы. Требуется ремонт только неисправного узла. Это обеспечивает стабильность работы всей системы и облегчает ее обслуживание.

• Поддерживается резервное копирование питания PoE и внешнего источника питания, а также резервное копирование системных файлов.

Удобная реализация и простое обслуживание

Распределенный процессор может быть добавлен непосредственно в сеть системы для быстрого расширения, при этом система автоматически синхронизирует параметры без необходимости ручной перенастройки. Также поддерживаются удаленное и пакетное обновление.

Изоляция оборудования, аккуратность и эффективность

Размещая распределенные процессоры в аппаратной комнате, освобождается достаточно места в командном центре, устраняя беспорядок на рабочем месте и шум. Такая конфигурация позволяет отделить операторов от оборудования, давая возможность одному человеку управлять несколькими устройствами, одновременно повышая безопасность данных.

Визуализированное управление и точная компоновка

Система обеспечивает полную визуализацию выходных изображений на экранах, позволяя выполнять предварительный просмотр в реальном времени изображений источников сигналов, компоновки экрана и дисплеев. Это обеспечивает точную настройку отображения на экране, минимизирует риск ошибок при переключении сигналов и повышает эффективность переключения.

Разнообразное и свободное представление

• Гибкая конфигурация экрана, поддерживающая настройку экранов неправильной формы для соответствия требованиям на объекте.

• Мощное управление EDID, позволяющее задавать пользовательские выходные разрешения и преодолевающее ограничение стандартных выходных разрешений.

• Компенсация стыков ЖК-экранов (LCD bezel compensation).

Полное управление через KVM-станции

• Поддерживает управление KVM-станцией, виртуальную клавиатуру, удаленное включение/выключение питания, передачу через USB-накопитель, управление сенсорным экраном и многое другое.

• Обеспечивает роуминг мыши для бесшовного управления: одна KVM-станция может управлять несколькими экранами, при этом каждый экран способен отображать и управлять до 4 сигналов. Такая конфигурация использует одну клавиатуру и мышь для нескольких мониторов, упрощая рабочее пространство и обеспечивая плавную работу без задержек.

• Кроссплатформенное управление KVM, например, Windows, Linux, macOS и другими.

• Поддерживает передачу сигналов (signal pushing), совместную работу и обмен сигналами, обеспечивая своевременное принятие решений и эффективные рабочие процессы.

• Одна KVM-станция может управлять до 8 экранов.

Множественный доступ к аудио и видео

• Поддерживает доступ к сигналам в различных форматах, включая HDMI, сетевые видеопотоки и другие.

• Поддерживает доступ к аналоговому аудио в форматах Line IN и Mic IN.

• Поддерживает доступ к видео различных типов и совместим с несколькими разрешениями.

• Поддерживает доступ к IP-камерам по протоколу ONVIF и к потоковым медиаданным по протоколу RTSP.

Безопасное управление KVM-станциями

KVM-станции могут назначать разрешения для разных групп KVM, позволяя им отображать и взаимодействовать с определенными данными. Такая конфигурация обеспечивает безопасность данных системы и соответствует требованиям управления проектами с высокими требованиями безопасности.

Несколько слоев, свободная компоновка

Экран, загружаемый одним устройством, поддерживает свободное наложение слоев и компоновку, достигая разнообразных визуальных эффектов.

Поддерживаемое максимальное количество слоев:

• 24 слоя вторичного потока 1920×1080@30 Гц

• 1 слой основного потока 4096×2160@60 Гц + до 23 слоев вторичного потока 1920×1080@30 Гц

Ведущая в отрасли наносекундная синхронизация

PD3-4K использует уникальную технологию синхронизации, которая объединяет NetSync и SuperSync как на программном, так и на аппаратном уровне. Эта инновационная технология фундаментально устраняет асинхронность мозаичных изображений от разных выходных узлов и предотвращает разрывы (tearing) при воспроизведении высокоскоростного видео, обеспечивая бесшовное отображение изображения, которое выдерживает пристальное внимание как невооруженного глаза, так и камер.

Различные опции OSD

• Поддерживает текстовый OSD, OSD с прогнозом погоды и OSD с часами.

• Поддерживает как статический, так и динамический текстовый OSD.

• Поддерживает настройку содержимого, шрифта, цвета, размера, цвета фона, прозрачности текстового OSD.

• Поддерживает настройку направления прокрутки текста, начального положения и скорости.

Настройка фонового изображения (BKG settings)

• До 1 ГБ внутренней памяти.

• Фоновые изображения не занимают ресурсы слоев.

• Максимальная ширина × высота фонового изображения: 16380 × 4320 пикселей.

• Поддерживаемые форматы: JPG, JPEG, BMP, PNG.

• Можно импортировать до 256 изображений.

Управление канальными логотипами

Установка текстового логотипа для идентификации источника входного сигнала.

Пользовательские пресеты и воспроизведение плейлистов пресетов

• Поддерживает управление несколькими экранами и пресетами.

• Поддерживает два режима воспроизведения пресетов: циклическое (loop) и запланированное (scheduled) воспроизведение.

Управление источниками входного сигнала

• Поддерживает пользовательское групповое управление источниками входного сигнала.

• Поддерживает настройки EDID для источников входного сигнала.

• Поддерживает настройку аудио источника входного сигнала.

Гибкие аудио-опции

• Поддерживает сопутствующий (accompanied) и независимый (independent) аудиовход.

• Поддерживает вывод аудио, сопутствующего слою. Выходное аудио может быть сопутствующим или независимым.

• Поддерживает регулировку громкости выхода.

Переключение и использование локальных сигналов в меню OSD системы KVM-станции.

Вызов системы (System call) для быстрой идентификации устройства.

Обновление встроенного ПО через веб-интерфейс.

Множественное резервирование (Multiple backup design)

• Резервирование между входными разъемами HDMI.

• Резервирование между портом Ethernet и оптоволоконным портом OPT.

• Резервирование между питанием PoE и внешним источником питания.

Внешний вид (Appearance)

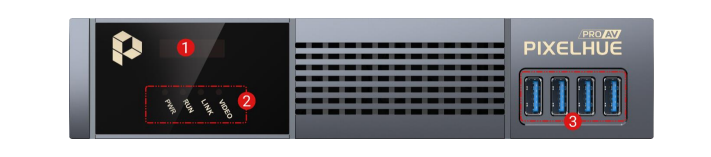

Передняя панель (Front Panel)

Изображение на рисунке приведено только для иллюстрации. Фактический продукт может отличаться из-за улучшений продукта.

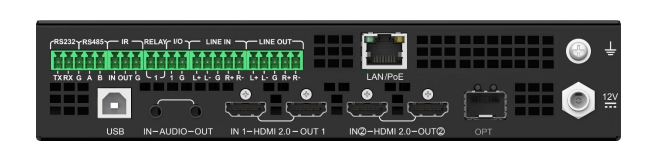

Задняя панель (Rear Panel)

Изображение на рисунке приведено только для иллюстрации. Фактический продукт может отличаться из-за улучшений продукта.

Входные/Выходные разъемы (Input/Output Connectors)

Аудиоразъемы (Audio Connectors)

Разъемы передачи данных (Transmission Connectors)

Управляющие разъемы (Control Connectors)

Разъем питания (Power Connector)

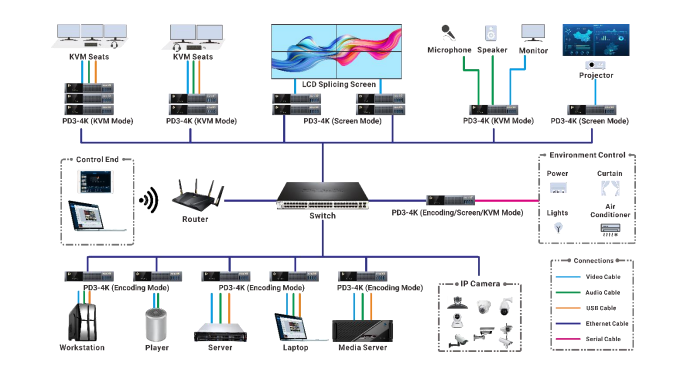

Схема подключения

 Технические характеристики (Specifications)
