При построении современных AV-систем часто возникает задача передачи видеосигнала высокой четкости на значительные расстояния — от медиасервера к проектору в конференц-зале или от приставки к телевизору в соседней комнате. Прокладка длинных HDMI-кабелей неудобна и ограничена по дистанции. Решением является использование удлинителей HDMI по витой паре. Модель EX-40-G3 от WyreStorm — это эволюция таких решений, предлагающая передачу 1080p сигнала на расстояние до 40 метров, интегрированные функции питания по кабелю (PoH) и ИК-управления, а также невероятно компактный дизайн. В этой статье мы детально разберем, почему EX-40-G3 стал оптимальным выбором для бюджетных и средних проектов.
EX-40-G3 — это не просто пара передатчик-приемник. Это продуманный комплекс для простой и надежной интеграции.
Power over HDMI Cable (PoH) — революция в установке: Самая значимая инновация G3. Всего один блок питания, подключенный к передатчику (TX), обеспечивает энергией оба устройства — и TX, и приемник (RX). Это избавляет от поиска розетки возле телевизора или проектора, упрощает монтаж и снижает «паутину» из проводов.
Полное сквозное ИК-управление: Встроенный канал позволяет с помощью прилагаемого ИК-приемника у дисплея принимать команды от пульта и передавать их через кабель на ИК-излучатель у источника (Blu-ray плеер, медиаплеер). Вы можете управлять источником, находясь в другой комнате.
Компактность и незаметность: Новое поколение G3 почти вдвое уже своего предшественника. Его габариты (70x70x21 мм) и вес (0.2 кг) позволяют легко разместить устройство за телевизором, в нише или на кронштейне проектора, сделав установку максимально аккуратной.
Надежность и совместимость: Поддержка HDCP 1.4 и автоматическое управление EDID гарантируют работу с любым современным источником и дисплеем, избавляя от проблем с «рукопожатием» устройств.
В этой таблице собраны все ключевые параметры EX-40-G3 для технических специалистов.
WyreStorm поставляет EX-40-G3 со всем необходимым для быстрого старта:
Передатчик (TX) EX-40-G3
Приемник (RX) EX-40-G3
Блок питания 5В, 1А
Кабель питания USB-A — Micro-B (для приемника, опционально)
ИК-излучатель и ИК-приемник
4 монтажных кронштейна (по 2 на каждое устройство)
Руководство по установке
Для достижения максимальной производительности следуйте этим советам:
Кабель — это важно: Используйте качественный сплошной (не многожильный) кабель Cat6 или Cat6a. Избегайте использования патч-панелей, настенных розеток и чрезмерных изгибов на пути сигнала.

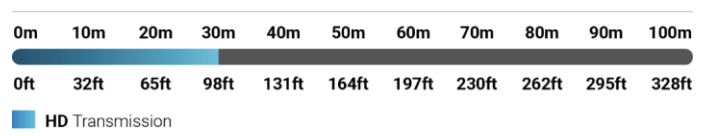

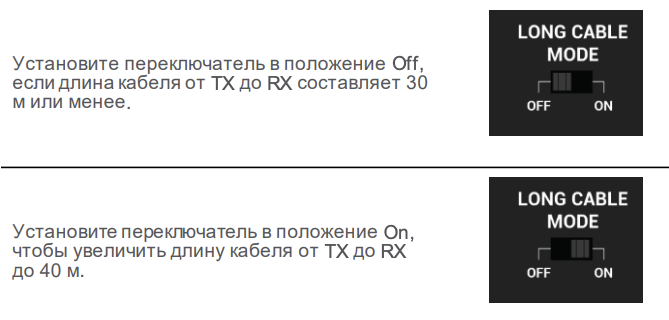

Активация режима 40 метров: На корпусе устройств расположен ползунковый переключатель. Для работы на дистанциях свыше 30 м переведите его в положение «Long Cable Mode». Для стандартных расстояний (до 30 м) используйте обычный режим.

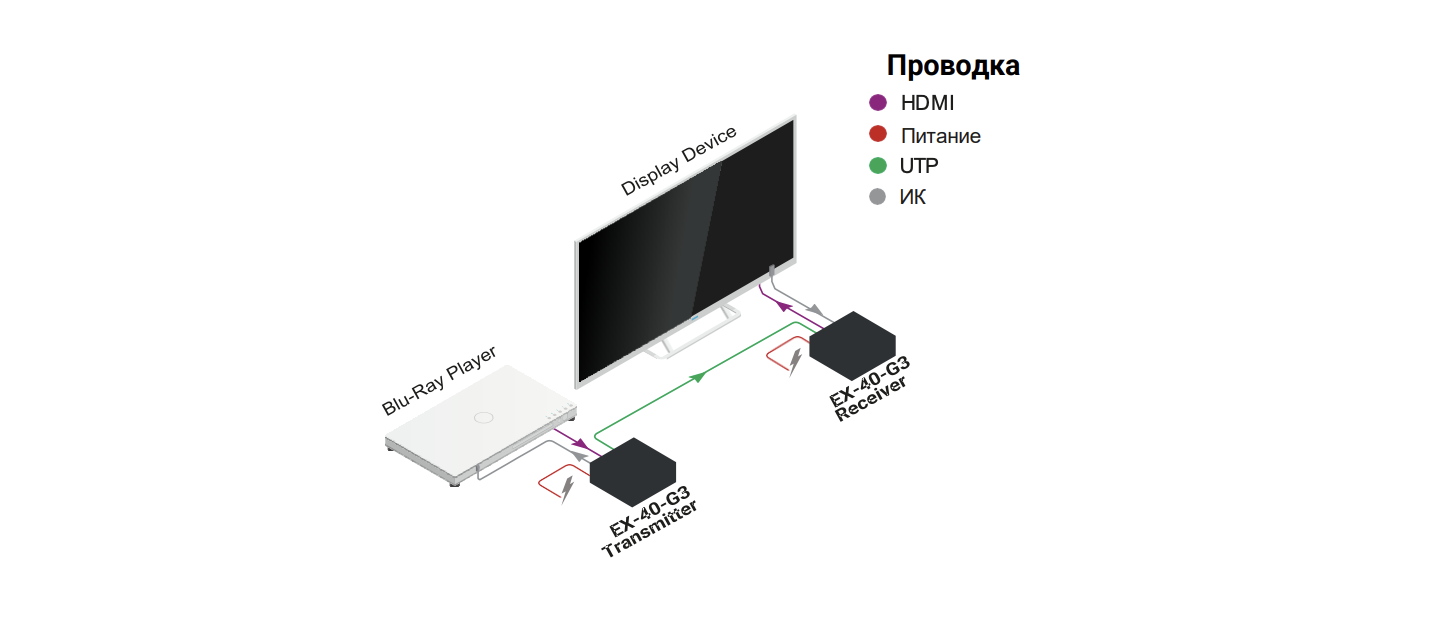

Питание: Подключите блок питания только к передатчику (TX). Приемник (RX) получит питание по тому же кабелю витой пары благодаря технологии PoH.

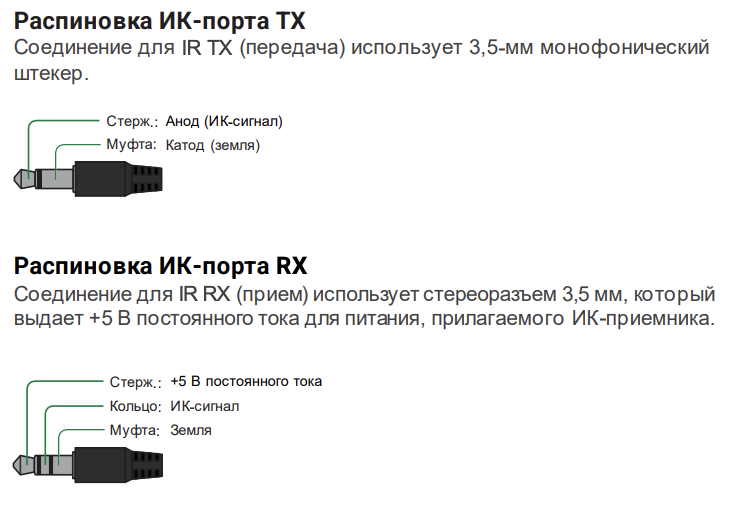

ИК-управление: Для управления источником подключите ИК-излучатель (идет в комплекте) к порту IR TX и закрепите его на ИК-приемнике источника. ИК-приемник подключите к порту IR RX на приемнике и расположите его в зоне прямой видимости вашего пульта ДУ.
Инструкции по ИК-передаче/приему • Использование инфракрасных излучателей и приемников WyreStorm — лучший способ обеспечить передачу и прием системой большинства форматов ИК-кодирования. Можно использовать другие излучатели и приемники сторонних производителей; однако эти устройства должны работать так же, как устройства WyreStorm.
• Из-за различий в ИК-портах сторонних систем управления их ИКпорты никогда не должны подключаться напрямую к системе NetworkHD, поскольку может существовать несовместимость. WyreStorm предлагает кабель, который компенсирует разницу в напряжении, а также регулирует разницу в контактах, используемых в порту. Дополнительную информацию см. на странице продукта CAB-IR-LINK.
WyreStоrm рекомендует соединять всю проводку до подключения устройства к сети. Прочитайте этот раздел полностью, прежде чем соединять любые провода, чтобы обеспечить надлежащую работу и избежать повреждения оборудования.
Удлинитель HDMI EX-40-G3 от WyreStorm — это идеальный баланс цены, функциональности и качества. Он решает три главные задачи интегратора: преодоление больших расстояний (до 40 м), упрощение монтажа за счет технологии PoH и сохранение управления источниками через ИК-канал. Его компактность и продуманная комплектация делают установку быстрой, а работу — стабильной. Если ваш проект требует передачи Full HD-видео по стандартной структурированной кабельной системе, EX-40-G3 является одним из самых грамотных и надежных выборов на рынке.
