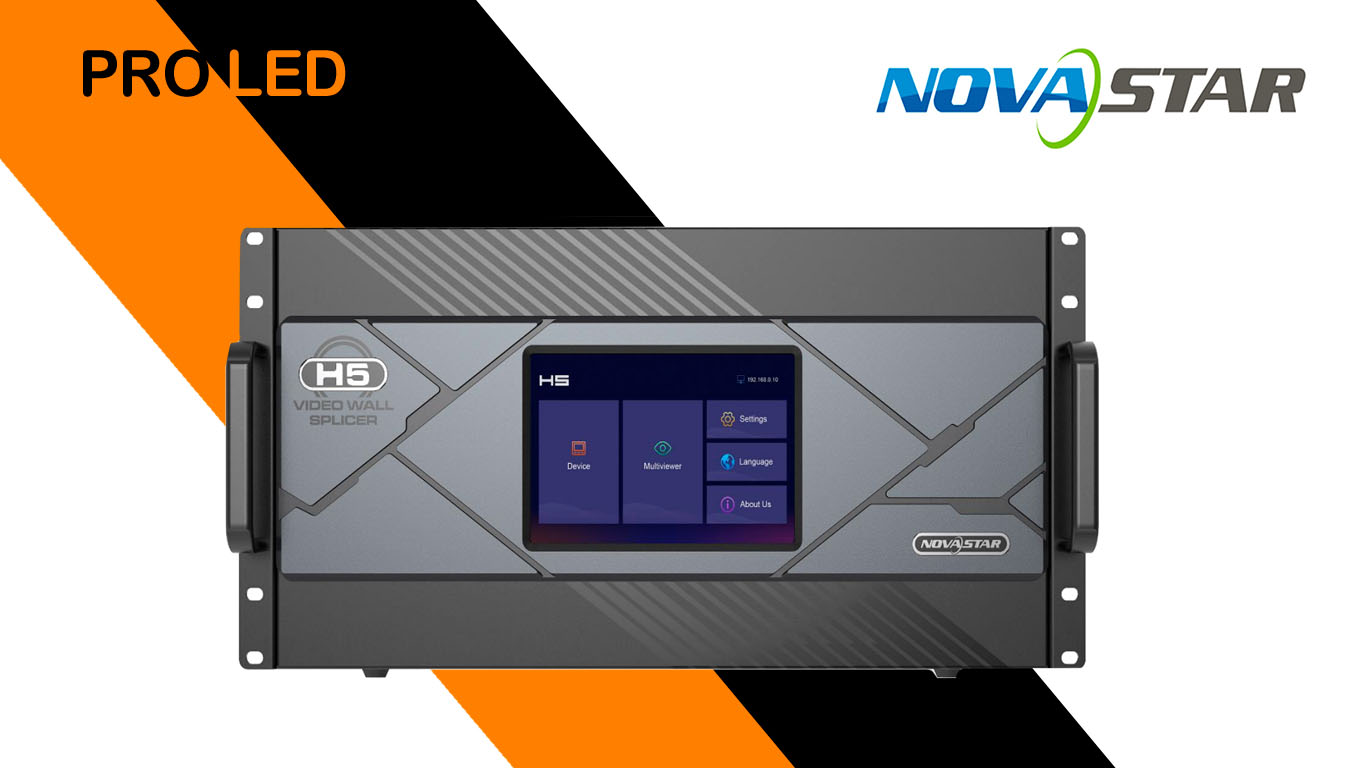

H5 Novastar Видеопроцессор для LED экранов

Введение

H5 — это новейший видеопроцессор для видеостен от компании NovaStar, отличающийся превосходным качеством изображения и разработанный специально для светодиодных экранов с малым шагом пикселя. H5 может работать как процессор-сплайсер, объединяющий в себе возможности обработки видео и управления видео, либо как чистое устройство для сплайсинга (сшивки изображения). Все устройство выполнено в модульной конструкции с возможностью «горячей» замены входных и выходных карт и их гибкой конфигурации. Благодаря превосходным характеристикам и стабильной производительности, H5 может широко использоваться в различных сферах, таких как энергетика, водное хозяйство и гидрология, метеорология и прогнозирование землетрясений, управление предприятиями, металлургия, банковское дело и финансы, управление общественной безопасностью и дорожным движением, выставки и презентации, производственное планирование, радио и телевидение, образование и научные исследования, а также в арендных сценариях для сценического применения.

Основанный на мощной аппаратной архитектуре FPGA, с модульной конструкцией и возможностью «горячей» замены, H5 обладает стабильной и высокоэффективной чисто аппаратной архитектурой, предоставляет множество типов разъемных модулей для гибкой и персонализированной конфигурации, что обеспечивает простоту обслуживания и низкий уровень отказов. H5 предоставляет входные разъемы промышленного стандарта, включая HDMI, DVI, DP, VGA, CVBS, SDI и IP, поддерживает ввод и обработку 10-битного видеосигнала, а также 4K-входы и выходы высокой четкости. H5 также предлагает три типа светодиодных 4K карт отправки (sending cards), поддерживающих резервирование между оптоволоконными портами и портами Ethernet, а также сверхдальнюю передачу сигнала. Кроме того, H5 поддерживает управление несколькими экранами и несколькими слоями, управление и мониторинг EDID входов и выходов, переименование входных источников, настройку фоновых изображений (BKG) и экранного меню (OSD) и многое другое, обеспечивая широкие возможности для построения изображения.

В дополнение, H5 использует архитектуру B/S (браузер/сервер) и поддерживает кроссплатформенный доступ и управление без необходимости установки прикладного программного обеспечения. На платформах Windows, Mac, iOS, Android или Linux поддерживается онлайн-сотрудничество нескольких пользователей, а скорость отклика веб-страницы очень высока, что значительно повышает эффективность настройки на месте. Более того, H5 поддерживает онлайн-обновление встроенного программного обеспечения (firmware), что позволяет легко обновлять аппаратное обеспечение с компьютера.

Сертификации

CCC, CE, FCC, IC, KC, RCM, UKCA, UL, CB, CMIM, PSE

Если продукт не имеет соответствующих сертификатов, требуемых странами или регионами, в которых он будет продаваться, пожалуйста, свяжитесь с NovaStar для подтверждения или решения проблемы. В противном случае заказчик несет ответственность за связанные с этим правовые риски, или NovaStar имеет право требовать возмещения убытков.

Особенности

Модульная конструкция с возможностью «горячей» замены, свободная комбинация компонентов

• Четыре типа светодиодных 4K карт отправки (sending cards)

  • Карта отправки H_20xRJ45 загружает до 13 000 000 пикселей.

  • Карта отправки H_16xRJ45+2xfiber загружает до 10 400 000 пикселей и имеет два оптоволоконных порта (OPT), которые дублируют выходные сигналы на портах Ethernet.

  • Карта отправки H_4xfiber загружает до 20 800 000 пикселей и поддерживает три режима работы: независимый (independent), дублирования (copy) и резервный (backup).

  • Карта отправки H_4xfiber (улучшенная) загружает до 26 000 000 пикселей и поддерживает два режима работы: дублирования (copy) и резервный (backup).

  • Оптоволоконная карта отправки не может использоваться совместно с картой отправки H_20xRJ45 или H_16xRJ45+2xfiber для загрузки одного и того же экрана.

  • Улучшенная карта отправки H_4xfiber не может использоваться совместно с обычной картой отправки H_4xfiber для загрузки одного и того же экрана.

• Высокая пропускная способность ввода на один слот карты

  • 4 × 2K×1K@60 Гц

  • 2 × 4K×1K@60 Гц

  • 2 × 4K×2K@60 Гц

  • 1 × 4K×2K@120 Гц / 8K×4K@30 Гц

• Простая конфигурация экрана с использованием одной карты и одного разъема

• Онлайн-мониторинг состояния всех входных и выходных карт

• Горячее подключение и отключение (hot-swappable) входных и выходных карт

• Входная IP-карта H_2xRJ45 поддерживает до 512 входов от IP-камер и входную мозаику (input mosaic).

• Автоматическое декодирование источников, зашифрованных HDCP

• Поддержка десятичных частот кадров (Decimal frame rates)

• Поддержка обработки HDR10 и HLG

Управление несколькими экранами для централизованного контроля

• Каждый экран может иметь собственное выходное разрешение.

• Выходная мозаика (Output mosaic)

  • Использует технологию синхронизации кадров, которая обеспечивает синхронный вывод изображения через все выходные разъемы. Изображение выводится целиком и воспроизводится плавно, без зависаний, потери кадров, разрывов или «рваной» картинки.

• Настройка экранов неправильной формы (Irregular screen configuration)

  • Поддерживает прямоугольную мозаику произвольной формы без ограничений.

• Группировка источников входного сигнала

• Режим защиты глаз (Eye saver mode)

  • Отображает изображение в более теплых, но менее ярких тонах для снижения усталости глаз.

• Компенсация стыков ЖК-экранов (LCD bezel compensation)

• Управление и операции с несколькими экранами

  • Централизованное управление несколькими экранами, включая управление группами пресетов, заморозку (freezing), затемнение (FTB), блокировку экрана и регулировку яркости.

• Настройка воспроизведения сигналов источников и использование группы воспроизведения источников в качестве источника слоя.

• Унифицированное управление группами пресетов, загрузка в один клик для эффективности и удобства

  • Сохраняйте пресеты нескольких экранов в одну группу пресетов для синхронного переключения между несколькими экранами. Это облегчает централизованное управление без задержек и значительно повышает эффективность и стабильность переключения.

Разнообразные возможности отображения для гибкой конфигурации

• Многослойное отображение (Multi-layer display)

  • Одна карта поддерживает до 16 слоев 2K, 8 слоев DL, 4 слоя 4K или 2 слоя 8K.

  • Все слои поддерживают вывод через несколько разъемов, при этом количество слоев не уменьшается.

• Различные опции OSD, подходящие для разнообразных сценариев применения

  • Несколько типов OSD: Поддерживает статический текстовый OSD, динамический текстовый OSD, OSD с часами и OSD с прогнозом погоды для различных требований к отображению информации.

  • Настраиваемый динамический текст OSD: Настройка содержимого прокручиваемого текста, направления прокрутки, скорости и стиля шрифта.

  • Независимое управление экранами: Содержимое и параметры OSD можно установить индивидуально для каждого экрана, предотвращая интерференцию отображения.

  • Регулируемая прозрачность OSD: Все компоненты OSD поддерживают регулировку прозрачности для гармоничной интеграции с фоновым изображением и избежания загораживания основного содержимого.

• До 2000 пресетов

  • Поддерживаются эффекты плавного перехода (fade effect) и бесшовное переключение (seamless switching), длительность переключения пресета менее 60 мс.

• Запланированное воспроизведение плейлиста пресетов

  • Возможность добавления пресетов в плейлист. Идеально подходит для мониторинга, выставок, презентаций и других применений.

• Настройка фонового изображения (BKG)

  • Фоновые изображения не занимают ресурсы слоев. Максимальная ширина × высота фонового изображения ≤ 64KK (64 000 000 пикселей).

• Управление канальными логотипами (Channel logo management)

  • Установка текстового или графического логотипа для идентификации источника входного сигнала.

• Обрезка источника входного сигнала и переименование после обрезки

  • Обрезка любого изображения источника входного сигнала и формирование нового источника.

• Обработка HDR и 10-битного видео для более изысканного и четкого изображения

• Регулировка цвета (Color adjustment)

  • Регулировка цвета выходного разъема и цвета экрана, включая яркость, контрастность, насыщенность, тон и гамму (Gamma).

• Управление сценариями XR (XR scenario control)

• 3D-функция

  • Работа с 3D-эмиттером NovaStar — EMT200 для получения объемного 3D-визуального эффекта.

• Низкая задержка (Low latency)

  • Снижение задержки от источника входного сигнала до приемной карты до 1 кадра.

Веб-управление: простое, удобное и интуитивно понятное

• Веб-управление (Web control)

  • Обеспечивает отклик в реальном времени и сетевое управление с самоадаптацией 1000 Мбит/100 Мбит, поддерживая совместную работу нескольких пользователей.

• Мониторинг входов и выходов через веб-страницу

• Обновление встроенного программного обеспечения через веб-страницу

• Управление через приложение Ark Visualized Management and Control Platform на планшетных устройствах

• Управление через ЖК-меню (LCD menu control)

• Управление устройством через центральный сервер управления, а также по протоколам OpenAPI и SNMP

Мониторинг состояния и резервирование источников питания для повышения стабильности и надежности

• Самодиагностика для обнаружения неисправностей (Self-test for fault detection)

• Автоматический мониторинг и оповещения (Auto monitoring and alarms)

  • Поддерживает аппаратный мониторинг, такой как скорость вращения вентиляторов, температура и напряжение модулей, состояние работы, и при необходимости отправляет сигналы о неисправностях.

• Поддержка опционального резервного источника питания (redundant power supply) для повышения надежности системы

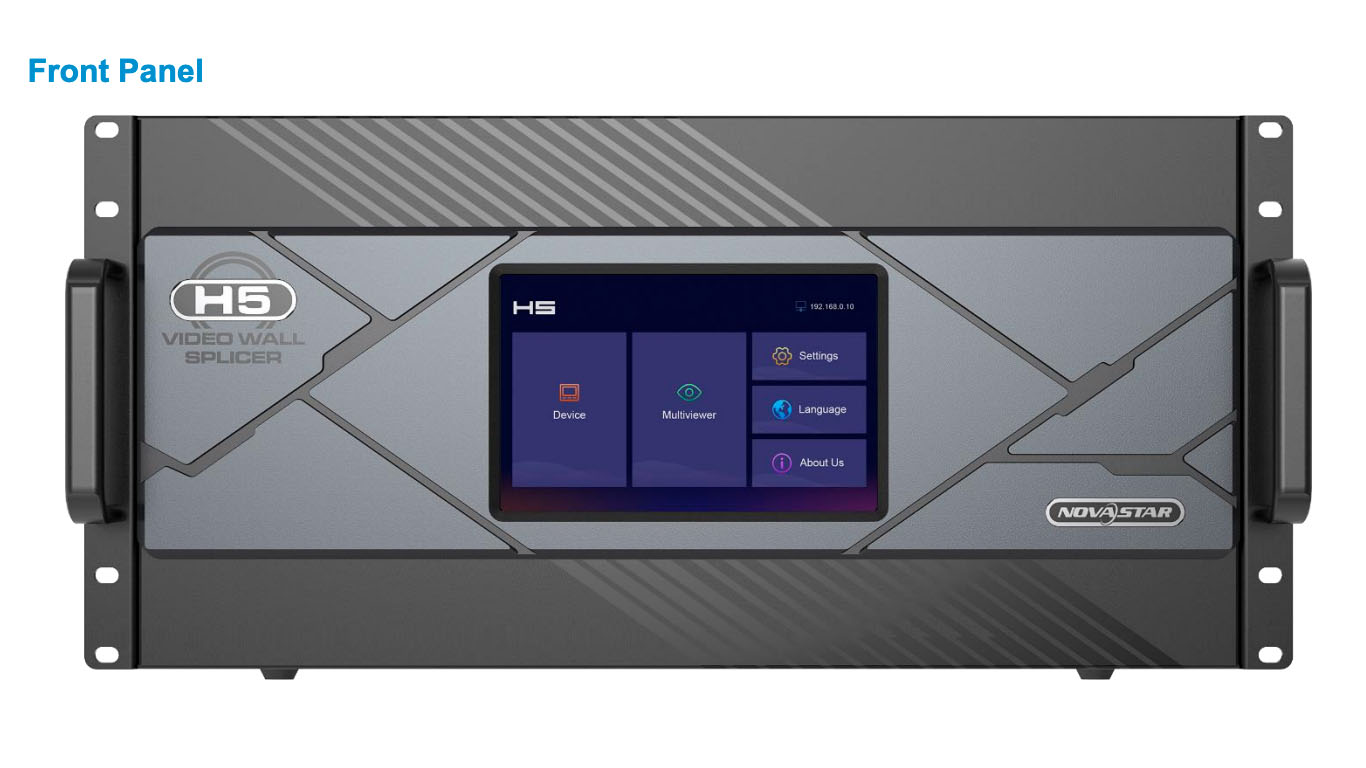

Вид спереди видеопроцессора H5

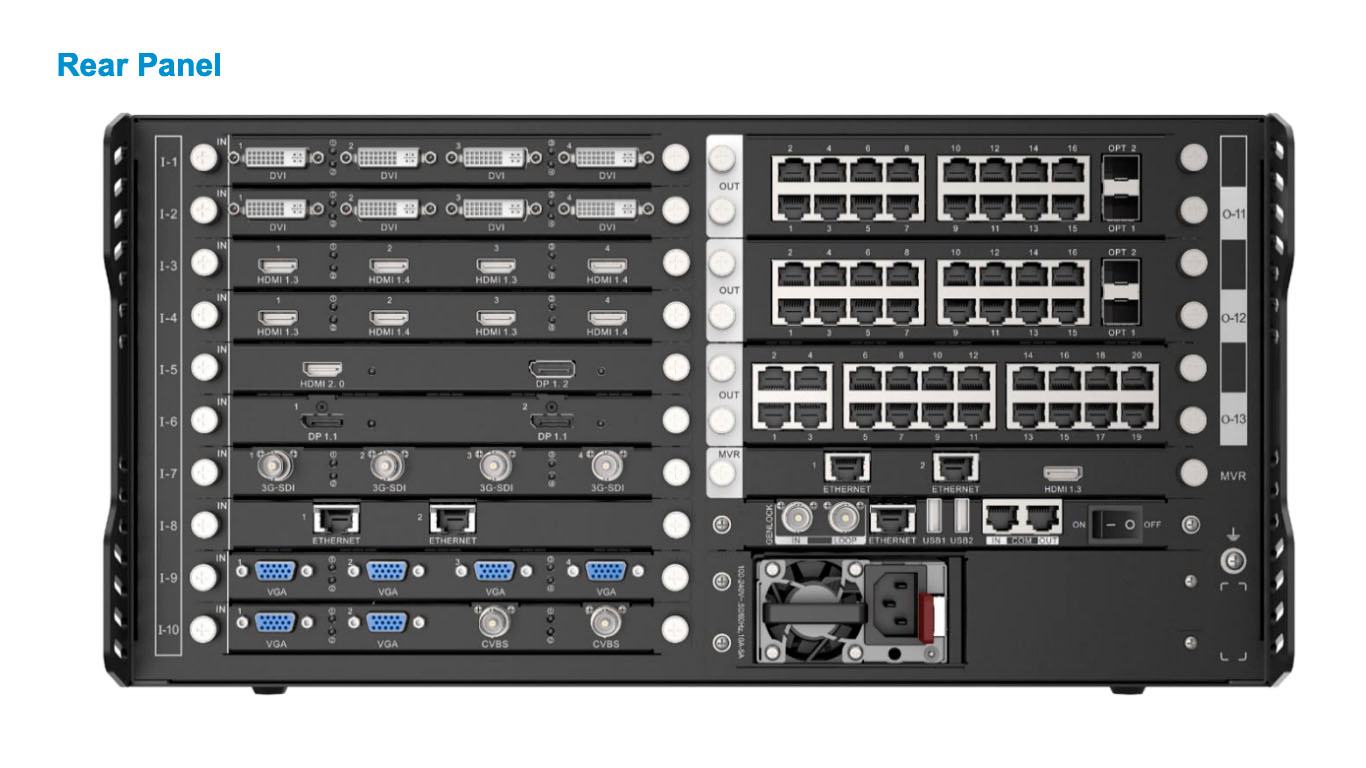

Вид сзади видеопроцессора H5

Входные и выходные карты для H5

Прочие модули и карты

Технические характеристики H5
