Принимающая карта novastar MRV412-N
Введение
MRV412-N — это универсальная приемная карта, разработанная компанией NovaStar Tech Co., Ltd. (далее именуемой NovaStar). Поддерживая различные функции, такие как управление цветом (Color Management), 18bit+, калибровка яркости и цветности на уровне пикселя (Pixel Level Brightness and Chroma Calibration), быстрое устранение темных и светлых полос (Quick Adjustment of Dark or Bright Lines), межпартийная корректировка (Multi-batch Adjustment), низкая задержка (Low Latency), 3D, раздельная гамма-коррекция для RGB (Individual Gamma Adjustment for RGB) и поворот изображения на 90° (90° Image Rotation), MRV412-N позволяет значительно улучшить качество изображения и взаимодействие с пользователем.
MRV412-N использует 12 стандартных разъемов HUB75E для подключения. Она поддерживает до 24 групп параллельных данных RGB и подходит для различных конфигураций на объекте.
При работе с 8-битными источниками видео максимальная нагрузка на одну карту составляет:
512×512@60 Гц (для светодиодных драйверов с ШИМ)
512×384@60 Гц (для обычных светодиодных драйверов)
Функциональные возможности
Улучшение качества изображения
Управление цветом (Color Management)
Поддержка стандартных (Rec.709 / DCI-P3 / Rec.2020) и пользовательских цветовых охватов, обеспечивающая более точную цветопередачу на экране.18bit+
Увеличивает глубину серого (grayscale) светодиодного экрана в 4 раза, предотвращая потерю градаций серого при низкой яркости и обеспечивая более плавное изображение.Калибровка яркости и цветности на уровне пикселя (Pixel Level Brightness and Chroma Calibration)
Работая в связке с калибровочной системой NovaStar, позволяет откалибровать яркость и цветность каждого пикселя, эффективно устраняя различия и обеспечивая высокую однородность как по яркости, так и по цвету.Быстрое устранение темных и светлых полос (Quick Adjustment of Dark or Bright Lines)
Позволяет корректировать различия в яркости швов, возникающие при соединении модулей или кабинетов, улучшая визуальное восприятие. Коррекция выполняется легко и вступает в силу немедленно.Межпартийная корректировка (Multi-batch Adjustment)
Позволяет выравнивать яркость кабинетов или модулей, сводя к минимуму различия в отображении, вызванные особенностями разных производственных партий.Низкая задержка (Low Latency)
Функцию низкой задержки можно включить или отключить по требованию; по умолчанию отключена. При включении задержка видеосигнала на стороне приемной карты может быть сокращена до 1 кадра (только при использовании модулей с драйверами, имеющими встроенную память).3D
При совместной работе с контроллером, поддерживающим функцию 3D, обеспечивается вывод 3D-изображения.Раздельная гамма-коррекция для RGB (Individual Gamma Adjustment for RGB)
Работая совместно с программным обеспечением NovaLCT и контроллером, поддерживающим эту функцию, приемная карта позволяет выполнять раздельную настройку красного, зеленого и синего каналов гаммы. Это позволяет эффективно контролировать неоднородность изображения в области низких градаций серого и смещение баланса белого, делая картинку более реалистичной.Поворот изображения на 90° (90° Image Rotation)
Изображение на экране может быть повернуто кратно 90° (0°, 90°, 180°, 270°).
Эксплуатационные характеристики
Mapping 1.1 (Функция адресации)
Кабинеты могут отображать номер контроллера, номер приемной карты и информацию о порте Ethernet, что позволяет пользователям легко определять местоположение и топологию подключения приемных карт.Настройка сохраненного изображения в приемной карте
Возможность настройки изображения, отображаемого во время запуска, при отключении кабеля Ethernet или отсутствии видеосигнала.Мониторинг температуры и напряжения
Позволяет контролировать температуру и напряжение приемной карты без использования внешних устройств.ЖК-дисплей кабинета
ЖК-модуль кабинета может отображать температуру, напряжение, время с момента последнего включения и общее время работы приемной карты.Обнаружение ошибок передачи (Bit Error Detection)
Мониторинг качества связи Ethernet-порта на приемной карте в реальном времени, помогающий пользователям диагностировать проблемы сетевого взаимодействия.Обнаружение обрывов кабеля Ethernet
Отслеживает количество отключений кабеля Ethernet от приемной карты, помогая выявлять потенциальные проблемы с каналом связи.Считывание прошивки (Firmware Program Readback)
Возможность чтения программы прошивки приемной карты и сохранения ее на локальном компьютере.Считывание параметров конфигурации (Configuration Parameter Readback)
Возможность чтения параметров конфигурации приемной карты и сохранения их на локальном компьютере.
Дополнительные возможности
Резервирование по петле (Loop Backup)
Приемная карта и контроллер образуют кольцевую схему подключения по основной и резервной линиям связи. При возникновении неисправности на каком-либо участке линий экран продолжает нормально отображать изображение.Двойное резервирование параметров конфигурации (Dual Backup of Configuration Parameters)
Параметры конфигурации приемной карты одновременно хранятся в рабочей (application) и заводской (factory) областях памяти приемной карты. Обычно пользователи используют параметры конфигурации из рабочей области. При необходимости можно восстановить параметры конфигурации из заводской области в рабочую.Двойное резервирование прошивки (Dual Program Backup)
Две копии программы прошивки сохраняются в приемной карте на заводе-изготовителе, чтобы избежать проблемы, при которой приемная карта может некорректно зависнуть во время обновления программы.

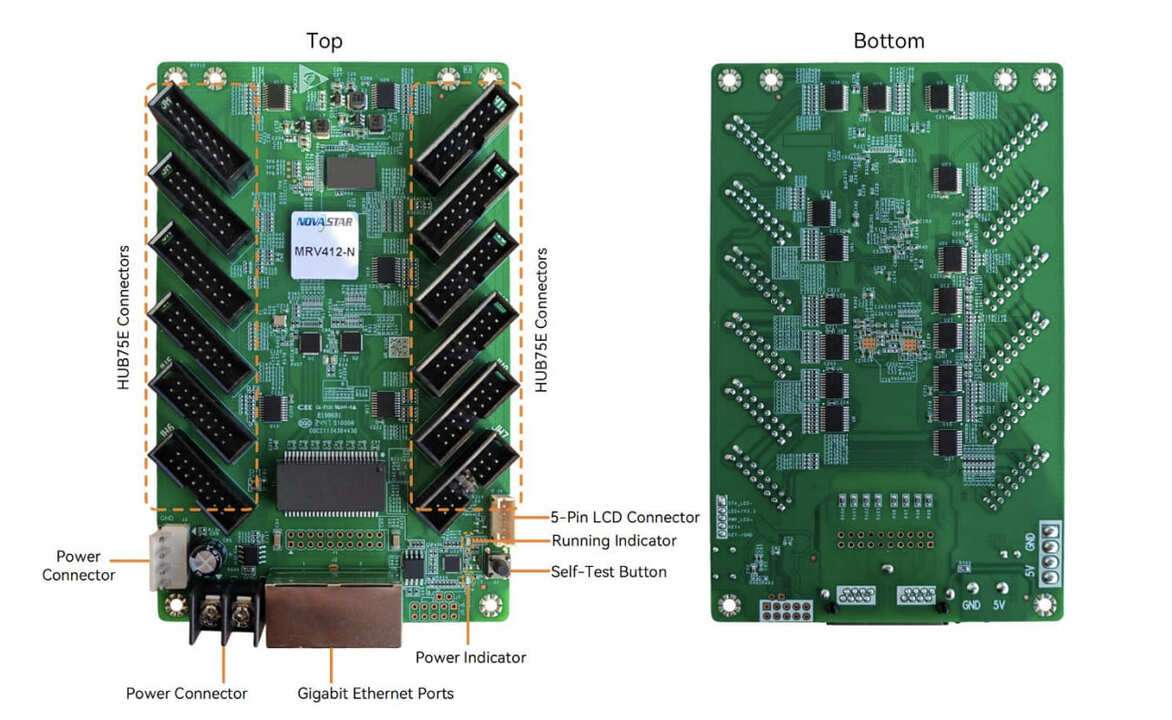

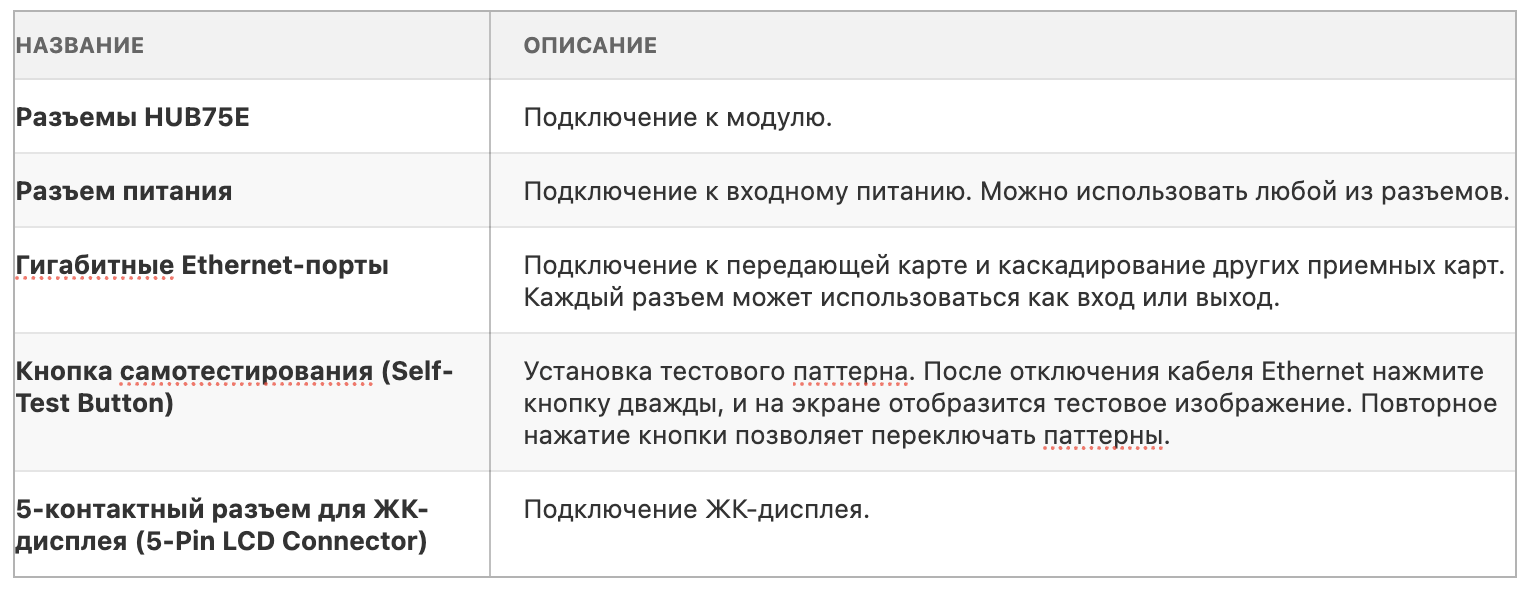

Внешний вид и интерфейсы
Примечание: Все изображения продуктов в данном документе приведены только для иллюстрации. Фактический продукт может отличаться.

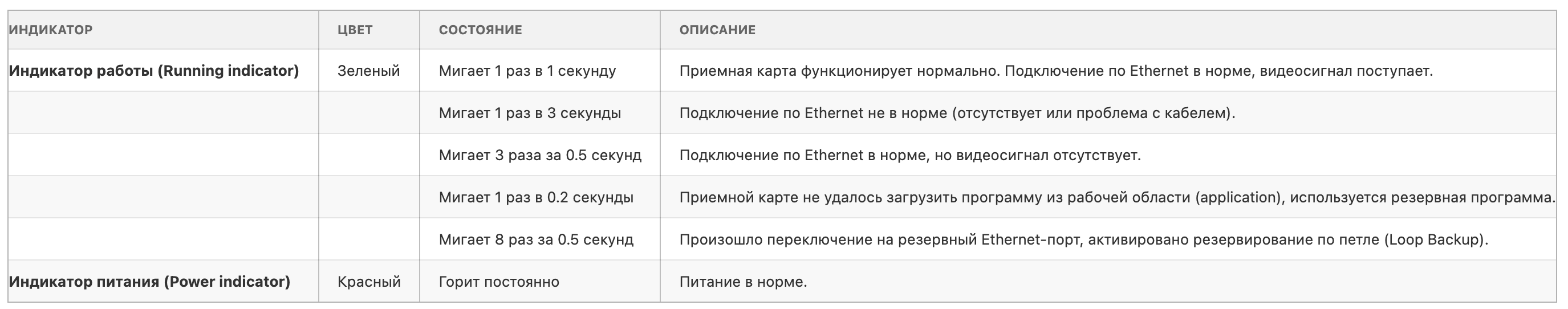

Индикаторы MRV412-N

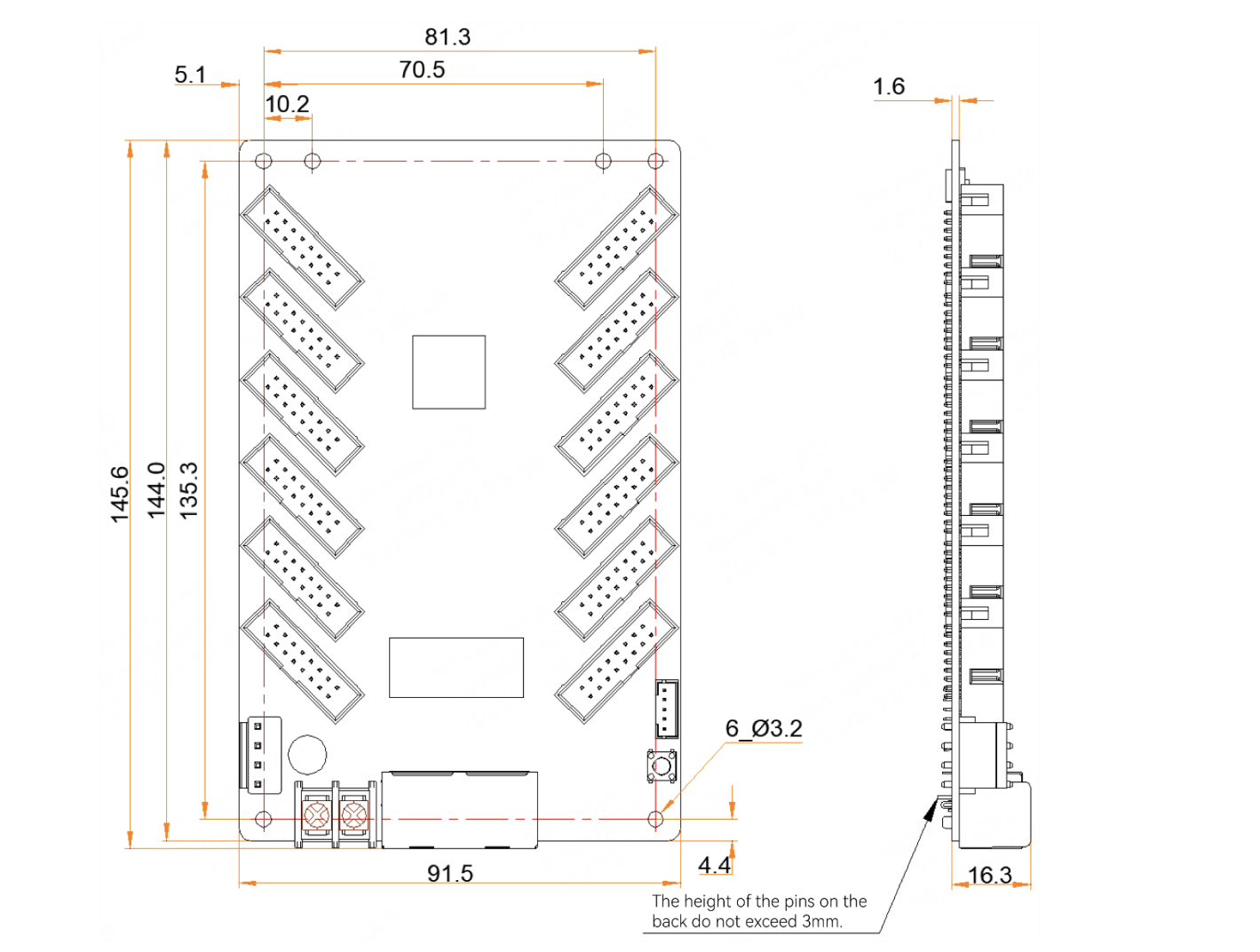

Габаритные размеры принимающей карты
Толщина платы не превышает 2,0 мм, а общая толщина (толщина платы + толщина компонентов на верхней и нижней сторонах) не превышает 20,0 мм.

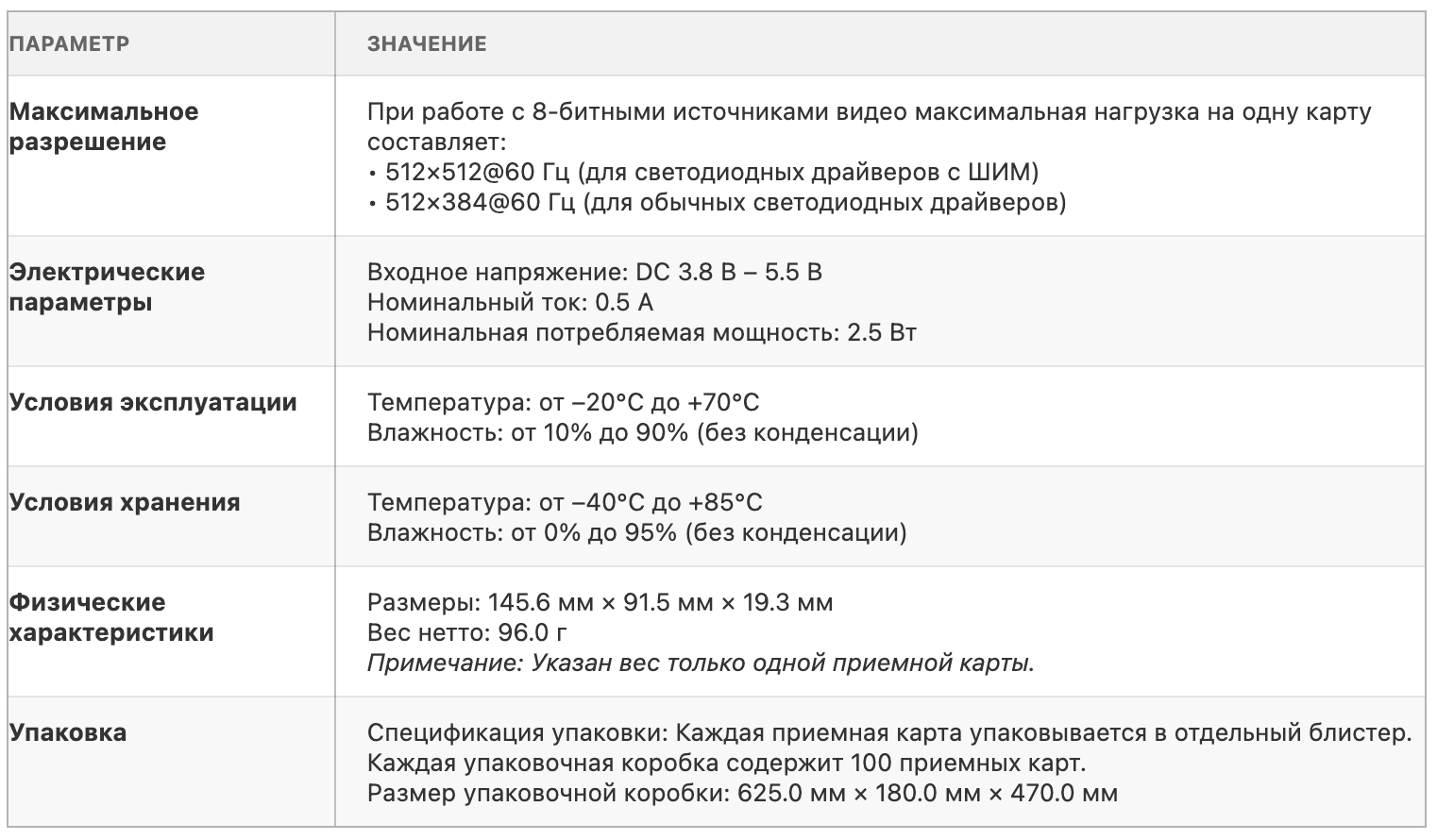

Технические характеристики
Примечание: Значения тока и потребляемой мощности могут варьироваться в зависимости от различных факторов, таких как настройки продукта, условия использования и окружающая среда.
