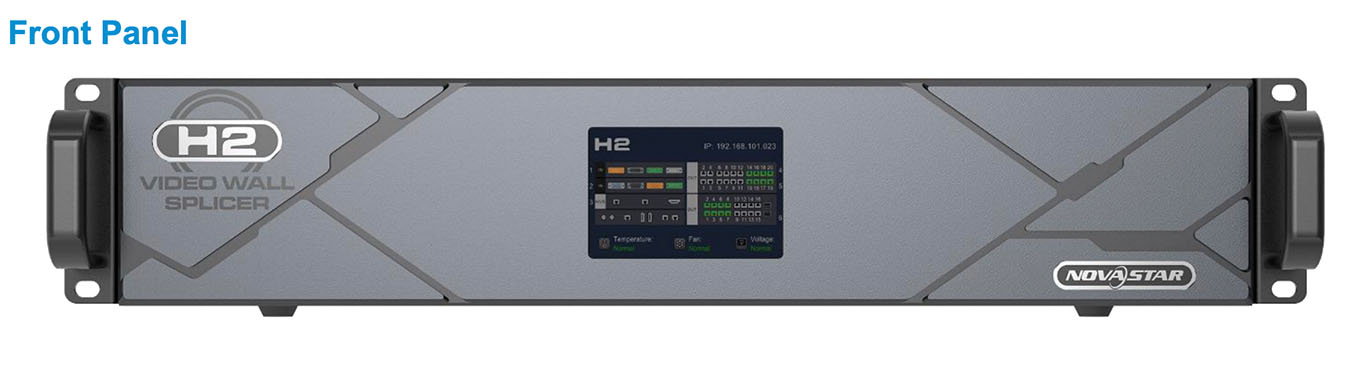

Видеопроцессор Novastar H2 splicer

Novastar H2 — это новейший видеопроцессор для видеостен от компании NovaStar, отличающийся превосходным качеством изображения и разработанный специально для светодиодных экранов с малым шагом пикселя. H2 может работать как процессор-сплайсер, объединяющий в себе возможности обработки видео и управления видео, либо как чистое устройство для сплайсинга (сшивки изображения). Все устройство выполнено в модульной конструкции с возможностью «горячей» замены входных и выходных карт и их гибкой конфигурации. Благодаря превосходным характеристикам и стабильной производительности, H2 может широко использоваться в различных сферах, таких как энергетика, водное хозяйство и гидрология, метеорология и прогнозирование землетрясений, управление предприятиями, металлургия, банковское дело и финансы, управление общественной безопасностью и дорожным движением, выставки и презентации, производственное планирование, радио и телевидение, образование и научные исследования, а также в арендных сценариях для сценического применения.

Основанный на мощной аппаратной архитектуре FPGA, с модульной конструкцией и возможностью «горячей» замены, H2 обладает стабильной и высокоэффективной чисто аппаратной архитектурой, предоставляет множество типов разъемных модулей для гибкой и персонализированной конфигурации, что обеспечивает простоту обслуживания и низкий уровень отказов. H2 предоставляет входные разъемы промышленного стандарта, включая HDMI, DVI, DP, VGA, CVBS, SDI и IP, поддерживает ввод и обработку 10-битного видеосигнала, а также 4K-входы и выходы высокой четкости. H2 также предлагает три типа светодиодных 4K карт отправки (sending cards), поддерживающих резервирование между оптоволоконными портами и портами Ethernet, а также сверхдальнюю передачу сигнала. Кроме того, H2 поддерживает управление несколькими экранами и несколькими слоями, управление и мониторинг EDID входов и выходов, переименование входных источников, настройку фоновых изображений (BKG) и экранного меню (OSD) и многое другое, обеспечивая широкие возможности для построения изображения.

В дополнение, H2 использует архитектуру B/S (браузер/сервер) и поддерживает кроссплатформенный доступ и управление без необходимости установки прикладного программного обеспечения. На платформах Windows, Mac, iOS, Android или Linux поддерживается онлайн-сотрудничество нескольких пользователей, а скорость отклика веб-страницы очень высока, что значительно повышает эффективность настройки на месте. Более того, H2 поддерживает онлайн-обновление встроенного программного обеспечения (firmware), что позволяет легко обновлять аппаратное обеспечение с компьютера.

Ключевые особенности

Модульная конструкция с возможностью «горячей» замены (plug-in design), позволяющая свободно комбинировать компоненты по вашему усмотрению

• Четыре типа отправляющих карт 4K (sending cards)

  • Карта отправки H_20xRJ45 загружает до 13 000 000 пикселей.

  • Карта отправки H_16xRJ45+2xfiber загружает до 10 400 000 пикселей и имеет два оптоволоконных порта (OPT), которые дублируют выходные сигналы на портах Ethernet.

  • Карта отправки H_4xfiber загружает до 20 800 000 пикселей и поддерживает три режима работы: независимый (independent), дублирования (copy) и резервный (backup).

  • Карта отправки H_4xfiber (улучшенная) загружает до 26 000 000 пикселей и поддерживает два режима работы: дублирования (copy) и резервный (backup).

  • Оптоволоконная карта отправки не может использоваться совместно с картой отправки H_20xRJ45 или H_16xRJ45+2xfiber для загрузки одного и того же экрана.

  • Улучшенная карта отправки H_4xfiber не может использоваться совместно с обычной картой отправки H_4xfiber для загрузки одного и того же экрана.

• Высокая пропускная способность ввода на один слот карты

  • 4 × 2K×1K@60Гц

  • 2 × 4K×1K@60Гц

  • 2 × 4K×2K@60Гц

  • 1 × 4K×2K@120Гц / 8K×4K@30Гц

• Простая конфигурация экрана с использованием одной карты и одного разъема

• Онлайн-мониторинг состояния всех входных и выходных карт

• Горячее подключение и отключение (hot-swappable) входных и выходных карт

• Входная IP-карта H_2xRJ45 поддерживает до 512 входов от IP-камер и входной мозаики (input mosaic).

• Автоматическое декодирование источников, зашифрованных HDCP

• Поддержка десятичных частот кадров (Decimal frame rates)

• Поддержка обработки HDR10 и HLG

Управление несколькими экранами (Multi-screen management) для централизованного контроля

• Каждый экран может иметь собственное выходное разрешение (output resolution).

• Выходная мозаика (Output mosaic)

  • Использует технологию синхронизации кадров (frame synchronization technology), которая обеспечивает синхронный вывод изображения через все выходные разъемы. Изображение выводится целиком и воспроизводится плавно, без каких-либо зависаний, потери кадров, разрывов или «рваной» картинки.

• Настройка экранов неправильной формы (Irregular screen configuration)

  • Поддерживает прямоугольную мозаику произвольной формы без каких-либо ограничений.

• Группировка источников входного сигнала (Input source grouping management)

• Режим защиты глаз (Eye saver mode)

  • Отображает изображение в более теплых, но менее ярких тонах для снижения усталости глаз.

• Компенсация стыков ЖК-экранов (LCD bezel compensation)

• Управление и операции с несколькими экранами (Multi-screen management and operations)

  • Централизованное управление несколькими экранами, включая управление группами пресетов, заморозку (freezing), затемнение (FTB), блокировку экрана (screen locking) и регулировку яркости.

• Настройка воспроизведения сигналов источников и использование группы воспроизведения источников в качестве источника слоя (Configure signal source playback and use the source playback group as a layer source).

• Унифицированное управление группами пресетов, загрузка в один клик для повышения эффективности и удобства

  • Сохраняйте пресеты нескольких экранов в одну группу пресетов, обеспечивая синхронное переключение между несколькими экранами. Это облегчает централизованное управление без задержек и значительно повышает эффективность и стабильность переключения.

Разнообразные возможности отображения для гибкой конфигурации

• Многослойное отображение (Multi-layer display)

  • Одна карта поддерживает до 16 слоев 2K, 8 слоев DL, 4 слоя 4K или 2 слоя 8K.

  • Все слои поддерживают вывод через несколько разъемов (cross-connector output), при этом количество слоев не уменьшается.

• Различные опции OSD, подходящие для разнообразных сценариев применения

  • Несколько типов OSD: Поддерживает статический текстовый OSD, динамический текстовый OSD, OSD с часами и OSD с прогнозом погоды, удовлетворяя разнообразные требования к отображению информации.

  • Настраиваемый динамический текст OSD: Возможность настройки содержимого прокручиваемого текста, направления прокрутки, скорости и стиля шрифта.

  • Независимое управление экраном: Содержимое и параметры OSD могут быть установлены индивидуально для каждого экрана, предотвращая интерференцию отображения.

  • Регулируемая прозрачность OSD: Все компоненты OSD поддерживают регулировку прозрачности, что позволяет гармонично интегрировать их с фоновым изображением и избегать загораживания основного содержимого.

• До 2000 пресетов

  • Поддерживаются эффекты плавного перехода (fade effect) и бесшовное переключение (seamless switching), длительность переключения пресета менее 60 мс.

• Запланированное воспроизведение плейлиста пресетов

  • Возможность добавления пресетов в плейлист. Идеально подходит для мониторинга, выставок, презентаций и других применений.

• Настройка фонового изображения (BKG settings)

  • Фоновые изображения не занимают ресурсы слоев. Максимальная ширина × высота фонового изображения ≤ 64KK (64 000 000 пикселей).

• Управление канальными логотипами (Channel logo management)

  • Установка текстового или графического логотипа для идентификации источника входного сигнала.

• Обрезка источника входного сигнала и переименование после обрезки (Input source cropping and renaming after cropping)

  • Обрезка любого изображения источника входного сигнала и формирование нового источника входного сигнала после обрезки.

• Обработка HDR и 10-битного видео, обеспечивающая более изысканное и четкое изображение

• Регулировка цвета (Color adjustment)

  • Регулировка цвета выходного разъема и цвета экрана, включая яркость (brightness), контрастность (contrast), насыщенность (saturation), тон (hue) и гамму (Gamma).

• Управление сценариями XR (XR scenario control)

• 3D-функция

  • Работа с 3D-эмиттером NovaStar — EMT200 для получения объемного 3D-визуального эффекта.

• Низкая задержка (Low latency)

  • Снижение задержки от источника входного сигнала до приемной карты до 1 кадра.

Веб-управление: простое, удобное и интуитивно понятное

• Веб-управление (Web control)

  • Обеспечивает отклик в реальном времени и сетевое управление с самоадаптацией 1000 Мбит/100 Мбит, поддерживая совместную работу нескольких пользователей.

• Мониторинг входов и выходов через веб-страницу

• Обновление встроенного программного обеспечения через веб-страницу

• Управление через приложение Ark Visualized Management and Control Platform на планшетных устройствах

Мониторинг состояния для повышения стабильности и надежности

• Самодиагностика для обнаружения неисправностей (Self-test for fault detection)

• Автоматический мониторинг и оповещения (Auto monitoring and alarms)

  • Поддерживает аппаратный мониторинг, такой как скорость вращения вентиляторов, температура и напряжение модулей, состояние работы, и при необходимости отправляет сигналы о неисправностях.

• Резервирование (Backup design)

  • Резервирование между устройствами (Backup between devices)

  • Резервирование между источниками входного сигнала (Backup between input sources)

  • Резервирование между светодиодными 4K картами отправки (Backup between LED 4K sending cards)

Примечания:

• Данное изделие можно размещать только горизонтально. Не устанавливайте его вертикально или вверх ногами.

• Изделие может быть установлено в стандартную 19-дюймовую стойку, способную выдерживать как минимум четырехкратный вес всего установленного оборудования. Для фиксации изделия следует использовать четыре винта M5.

Примечания:

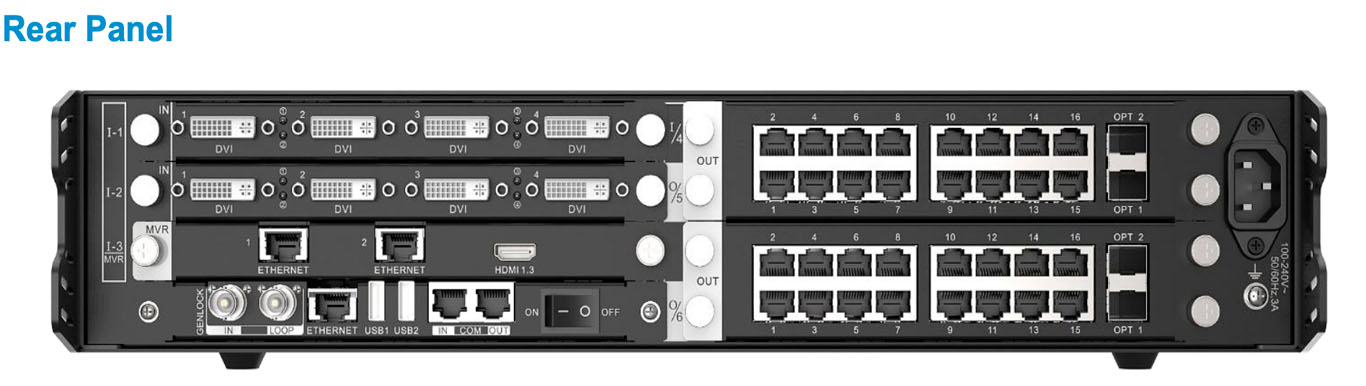

• Маркировка шелкографией "I-x" или "I/x" указывает на то, что слот предназначен только для входной карты (input card). "I" означает вход (input), а "x" — номер слота. Например, "I-1" означает, что этот слот является первым входным слотом и предназначен только для установки входной карты.

• Маркировка шелкографией "O-x" или "O/x" указывает на то, что слот предназначен только для выходной карты (output card). "O" означает выход (output), а "x" — номер слота. Например, "O-10" означает, что этот слот является десятым выходным слотом и предназначен только для установки выходной карты.

• Маркировка шелкографией " " (пустое место / значок) указывает на то, что слот может принимать входную карту (input card) или карту предварительного просмотра (preview card).

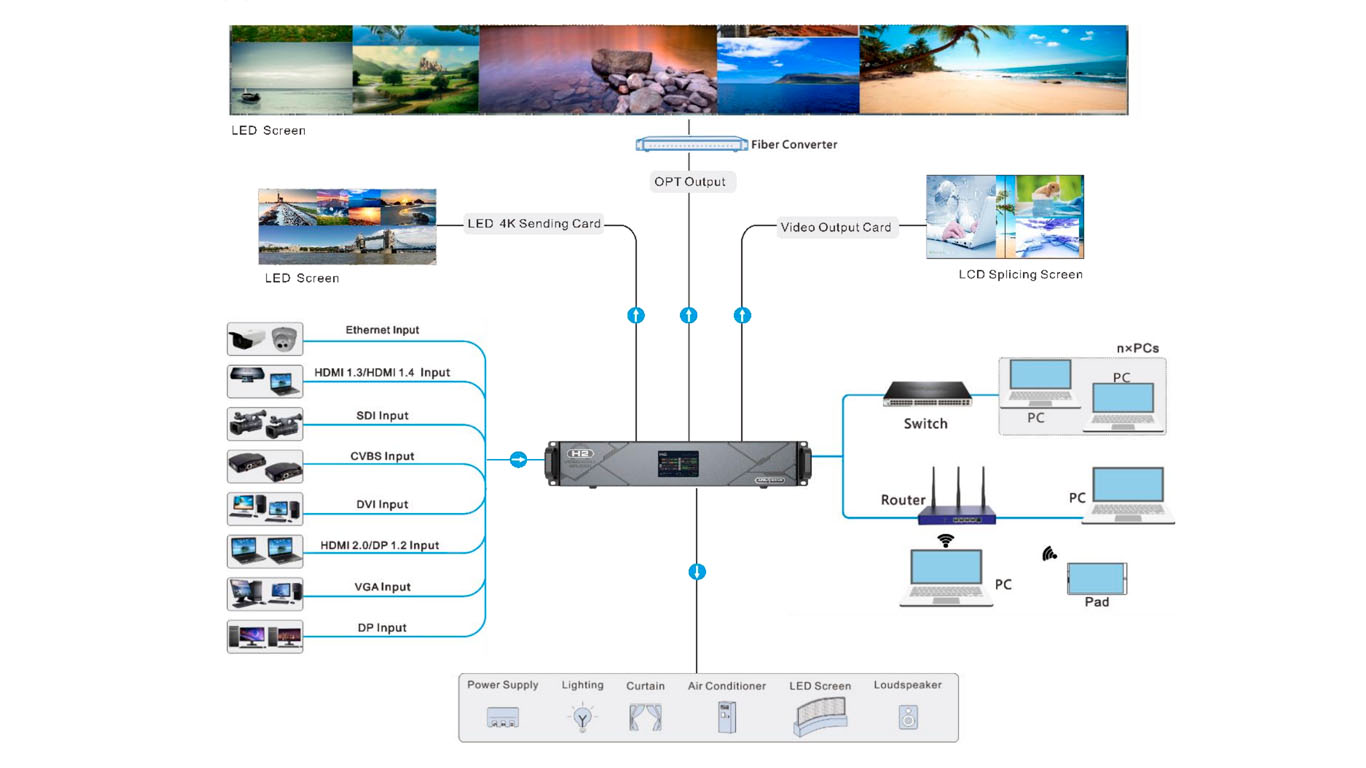

Пример использования

Технические характеристики

Спецификация

Скачать спецификацию с официального сайта

Мануал (manual)

Скачать мануал с официального сайта
