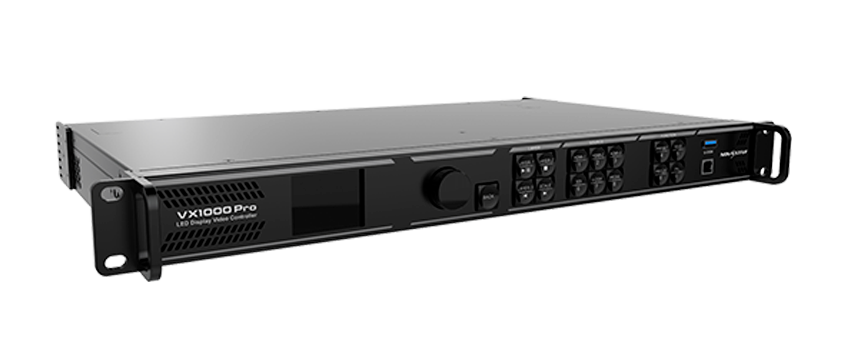

Видеопроцессор Novastar VX1000 Pro

Видеопроцессор Novastar VX1000 Pro — это универсальный контроллер, объединяющий функции обработки и управления видеосигналом в одном устройстве. Оснащённый 10 портами Ethernet, он поддерживает три режима работы: видеоконтроллер, оптический преобразователь и режим обхода (ByPass). Способный управлять до 6,5 миллионов пикселей, VX1000 Pro может выводить изображение с максимальной шириной 10 240 пикселей и высотой 8 192 пикселя, что делает его идеально подходящим для управления сверхширокими и сверхвысокими LED-экранами на месте.

VX1000 Pro обладает мощными возможностями приёма и обработки видеосигналов, поддерживая максимальное входное разрешение 4K×2K@60Hz. Он может обрабатывать несколько входных видеосигналов и включает такие функции, как 6 слоёв, масштабирование вывода, низкая задержка, а также калибровка яркости и цветности на уровне пикселя. Эти функции в совокупности обеспечивают выдающееся качество отображения изображений.

Благодаря различным вариантам управления VX1000 Pro можно управлять с помощью ручки на передней панели, программ NovaLCT и Unico, а также мобильного приложения VICP, что обеспечивает удобный и простой опыт управления.

Интерфейсы и возможности видеопроцессора

Входные интерфейсы:

• 1 x HDMI 2.0 (вход и петля)

• 2 x HDMI 1.3

• 1 x 10G оптический порт (OPT 1)

• 1 x 3G-SDI (вход и петля)

• 1 x USB 3.0 (для воспроизведения изображений или видео с USB-накопителя)

Выходные интерфейсы:

• 10 x гигабитных Ethernet-порта.
  Одно устройство поддерживает до 6,5 миллионов пикселей, обеспечивая максимальную ширину 10 240 пикселей и максимальную высоту 8 192 пикселя.

• 2 x оптических выхода:

  • OPT 1 передаёт сигнал с Ethernet-портов 1–10.

  • OPT 2 копирует или резервирует сигнал с Ethernet-портов 1–10.

• 1 x HDMI 1.3 (для дисплея мониторинга)

• 1 x разъём 3D

Прямое подключение стороннего 3D-излучателя.

Адаптивный порт OPT 1 для входа видео или выхода передающей карты: Благодаря адаптивной конструкции, порт OPT 1 может использоваться либо как входной, либо как выходной разъём, в зависимости от подключённого устройства.

Аудиовход и аудиовыход:

• Аудиовход через источники HDMI.

• Независимый аудиовход и аудиовыход 3,5 мм.

• Регулируемая громкость выхода.

Свободная топология:
Гибкая конфигурация экрана без ограничения прямоугольной формы для одного Ethernet-порта. Максимальный описанный прямоугольник большого экрана, управляемого устройством, должен находиться в пределах его пропускной способности. (Требуются специальные приёмные карты.)

Низкая задержка:
При включении функции низкой задержки и режима ByPass задержка устройства может быть снижена до 0 кадров.

Синхронизация вывода:
Входной источник, подключённый к видеовходу устройства, или внешний источник Genlock может использоваться в качестве источника синхронизации для обеспечения синхронного вывода изображений со всех каскадно соединённых блоков.

Управление EDID:
Импорт и экспорт файлов EDID.

Возможности отображения VX1000 pro

Простое сохранение и загрузка пресетов:

• Поддержка до 256 пользовательских пресетов.

• Загрузка пресета одним нажатием кнопки.

• Сохранение, перезапись и удаление пресета.

• Просмотр схемы слоёв, сохранённой в пресете.

Многослойное отображение:

• Поддержка 6 слоёв с разрешением 2K×1K.

  Пользователи могут создавать слои в трёх различных спецификациях: 4K×2K, 4K×1K и 2K×1K. Эти слои будут использовать 4x, 2x и 1x ресурсов 2K-слоя соответственно, в зависимости от пропускной способности входного разъёма, используемого для открытия слоёв.

Регулируемый размер и положение слоя.

Регулируемый приоритет слоя.

Регулируемое соотношение сторон.

Функция OSD (экранное меню):

• Поддерживает текстовый OSD и графический OSD. Для текстового OSD доступны четыре компонента: статический текст, динамический текст, погода и время.

• Поддерживает настройку содержимого текста, шрифта, цвета шрифта, размера, прозрачности и цвета фона.

• Поддерживает настройку направления прокрутки, начальной позиции и скорости для динамического текстового OSD.

Функция 3D:

• Традиционное решение: Подключите 3D-излучатель EMT200 Pro к Ethernet-порту устройства и используйте совместимые 3D-очки для получения 3D-эффекта.

• Новое решение: Подключите сторонний 3D-излучатель к 3D-разъёму устройства и используйте совместимые 3D-очки для получения 3D-эффекта.

Примечание: При включении функции 3D и формате видеоисточника Side-by-Side или Top-and-Bottom пропускная способность вывода устройства сокращается вдвое.

Персонализированное масштабирование изображения:

Поддерживает три режима масштабирования: полный экран, пиксель в пиксель и пользовательский.

Мощная обработка видео:

• Основана на технологиях обработки изображения SuperView III для обеспечения бесступенчатого масштабирования вывода.

• Отображение на весь экран одним щелчком.

• Свободная обрезка входного сигнала.

Регулировка цвета:

Поддерживает управление цветом вывода, включая настройку яркости, насыщенности, контрастности и цветового тона.

Калибровка яркости и цветности на уровне пикселя: Совместная работа с программным обеспечением NovaLCT и NovaStar для калибровки поддерживает настройку яркости и цветности каждого светодиода, что позволяет эффективно устранять цветовые различия и значительно повысить однородность яркости и цветности LED-экрана, обеспечивая лучшее качество изображения.
Также поддерживается функция отображения тестового изображения на экране.

Воспроизведение с USB, экономия времени и сил:

• Поддерживает воспроизведение с USB для мгновенного удобства подключи и работай.

Режимы устройства и управления

• Различные режимы работы:

  • Видеоконтроллер

  • Оптический преобразователь

  • Режим обхода (ByPass)

• Несколько вариантов управления:

  • Ручка на передней панели устройства

  • Unico (поддерживается как клиентское ПО, так и управление через веб-страницу)

  • NovaLCT

  • Мобильное приложение VICP

  • Пульт дистанционного управления (опционально)

    • С его помощью можно включать/отключать режим ожидания устройства, включать/выключать экран, регулировать яркость экрана и громкость вывода, переключать пресеты, настраивать параметры воспроизведения с USB, регулировать качество выходного изображения, переключать источники входного сигнала для слоёв и настраивать функцию 3D.

    • Описание кнопок и функций пульта ДУ см. в руководстве пользователя.

    • Сохранение данных при сбое питания и резервное проектирование, стабильно и надёжно

    • Сквозное резервирование:

      • Резервирование между устройствами.

      • Резервирование между источниками входного сигнала.

      • Резервирование между Ethernet-портами.

      • Резервирование между оптическими портами (OPT) и Ethernet-портами.

    • Двойное резервирование приёмных карт.

    • Проверка резервирования Ethernet-портов: Тестирование работоспособности предустановленных изображений, резервных Ethernet-портов и устройств без необходимости отключения и повторного подключения кабелей.

    • Сохранение данных после сбоя питания: После нормального выключения или внезапного отключения электроэнергии повторное подключение питания автоматически восстановит ранее сохранённые настройки устройства.

    • Результаты строгих 24/7 тестов на стабильность в условиях экстремально высоких и низких температур подтверждают повышенную надёжность и устойчивость работы.

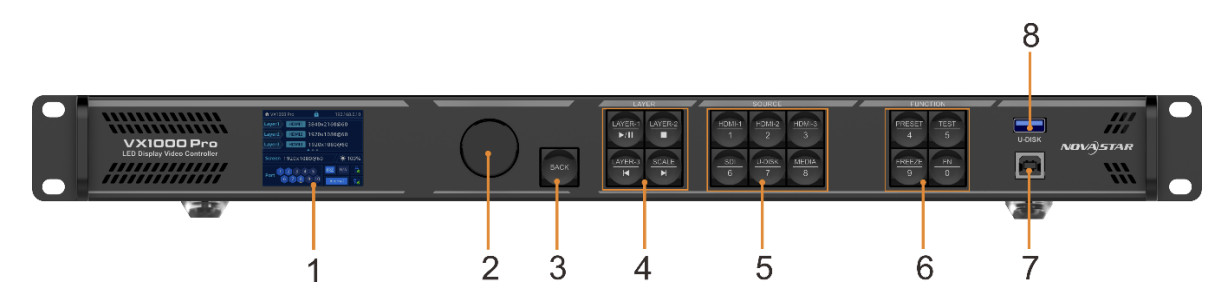

Описание передней панели устройства

Описание элементов передней панели VX1000 Pro (в соответствии с цифрами на изображении)

1. ЖК-экран
Отображение состояния устройства, меню, подменю и сообщений.

2. Ручка

• Вращайте ручку для выбора пункта меню или регулировки значения параметра.

• Нажмите ручку для подтверждения настройки или операции.

3. Кнопка «Назад» (Back)
Выход из текущего меню или отмена операции.

4. Кнопки слоёв (LAYER 1–3, SCALE)

• LAYER 1–3: Включение/выключение слоя и индикация состояния слоя.

  • Горит синим: Слой открыт.

  • Мигает синим: Слой редактируется.

  • Горит белым: Слой закрыт.

• При воспроизведении медиафайлов с USB-накопителя:

  • LAYER-1: Воспроизведение или пауза.

  • LAYER-2: Остановка воспроизведения.

  • LAYER-3: Предыдущий файл.

  • SCALE: Следующий файл.

• SCALE: Кнопка быстрого доступа к функции полного экрана. Нажмите кнопку, чтобы слой с наименьшим приоритетом заполнил весь экран.

  • Горит синим: Полноэкранное масштабирование включено.

  • Горит белым: Полноэкранное масштабирование отключено.

5. Кнопки источников входного сигнала (HDMI, DP, SDI, U-DISK, MEDIA и др.)

• Отображение состояния источника входного сигнала и переключение источника входного сигнала слоя.

• Индикаторы кнопок отображают рабочее состояние сигнала источника:

  • Горит синим: Сигнал источника присутствует.

  • Мигает синим: Сигнал источника отсутствует, но он используется слоем.

  • Горит белым: Источник не используется, входной сигнал не подан.

• U-DISK: Кнопка выбора USB-источника.

  • Нажмите для переключения на USB-источник.

  • Удерживайте для входа в меню «Настройки входа» (Input Settings).

• MEDIA: Кнопка USB-плеера.

  • Нажмите для входа в экран USB-плеера.

• На главном экране, когда слой 1 открыт, нажмите кнопку источника входного сигнала для быстрого переключения источника для слоя 1.

6. Функциональные кнопки (PRESET, TEST, FREEZE, FN)

• PRESET: Доступ к меню настроек пресетов.

• TEST: Доступ к меню тестовых изображений.

• FREEZE: Заморозка / разморозка выходного изображения.

• FN: Кнопка пользовательской функции.

7. USB (порт для подключения к ПК)
Подключение к ПК с установленным NovaLCT для управления устройством.

8. U-DISK (USB 3.0 для воспроизведения)

• 1 x USB 3.0 для воспроизведения медиафайлов.

• Поддерживаются USB-накопители с одним разделом.

• Файловые системы: NTFS, FAT32, exFAT.

• Максимальные ширина и высота медиафайлов: ширина 3840 пикселей, высота 2160 пикселей.

• Форматы изображений: jpg, jpeg, png, bmp.

• Максимальное разрешение декодирования: 3840×2160 или ниже.

• Форматы видео: mp4, mkv, mov, avi, flv, m4v, mpg, mpeg, ts.

• Видеокодеки: H.264, H.265, MPEG-2, MPEG-4.

• Максимальная частота кадров:

  • H.264: 3840×2160@30fps

  • H.265: 3840×2160@60fps

  • MPEG-2/MPEG-4: 1920×1080@60fps

• Максимальный битрейт:

  • H.264/H.265: 100 Мбит/с

  • MPEG-2/MPEG-4: 50 Мбит/с

• Аудиокодеки: AAC, AC3, DTS, MP3, DVD, DVD_LPCM, MP2, OPUS.

• Частота дискретизации аудио:

  • opus: 24 кГц, 48 кГц

  • Другие форматы: от 22.05 кГц до 94 кГц

• Эффекты перехода при смене изображений: Ripple, zoom in, cut out, flip, blinds, H wipe, V wipe, cube, dissolve, grid, swapping, scroll, fade in/out, twirl, heart trans, doorway, perspective triangle, disappear, bounce, pinwheel, random.

• Разрешение USB-источника фиксировано: 1920×1080@60 Гц.

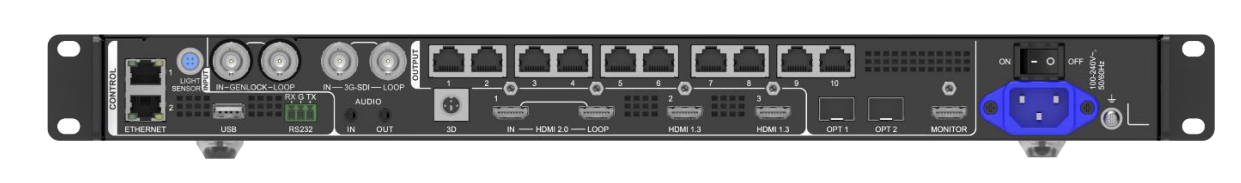

Описание задней панели VX1000 Pro

HDMI 2.0 (1 шт.)

• Максимальное входное разрешение: 4096×2160@60 Гц

• Поддерживаемая частота кадров: 23.98/24/25/29.97/30/47.95/48/50/56/59.94/60/70/71.93/72/75/85/100/119.88/120/144 Гц

• Совместимость с HDMI 1.4 и HDMI 1.3

• Поддержка сквозного выхода (loop out) HDMI 2.0-1

  • До 6 устройств могут быть соединены в одной петле

• Поддержка пользовательских разрешений:

  • Макс. ширина: 8192 пикселя (8192×1080@60 Гц)

  • Макс. высота: 8188 пикселей (1080×8188@60 Гц)

• Поддержка 8/10/12-битного видеовхода

• Поддерживаемое цветовое пространство/частота дискретизации: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0

• Поддержка HDCP 1.4 и HDCP 2.2

• Поддержка сопутствующего аудио

• Чересстрочные сигналы не поддерживаются

HDMI 1.3 (2 шт.)

• Максимальное входное разрешение: 1920×1080@60 Гц

• Поддерживаемая частота кадров: 23.98/24/25/29.97/30/47.95/48/50/56/59.94/60/70/71.93/72/75/85/100/119.88/120 Гц

• Поддержка пользовательских разрешений:

  • Макс. ширина: 2048 пикселей (2048×1080@60 Гц)

  • Макс. высота: 2048 пикселей (1080×2048@60 Гц)

• Поддержка 8-битного видеовхода

• Поддержка HDCP 1.4

• Поддерживаемое цветовое пространство/частота дискретизации: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2

• Поддержка сопутствующего аудио

• Чересстрочные сигналы не поддерживаются

3G-SDI (1 шт.)

• Поддержка стандартов видеовхода ST-424 (3G), ST-292 (HD), ST-259 (SD)

• Поддерживаемые протоколы: SMPTE 259M, SMPTE 274M, SMPTE 296M, SMPTE 425M-A, SMPTE 425M-B

• Максимальное входное разрешение: 1920×1080@60 Гц

• Поддержка сквозного выхода 3G-SDI

• Поддержка деинтерлейсинга

• Поддержка 10-битного видеовхода

• Настройка входного разрешения и битовой глубины не поддерживается

Ограничения пропускной способности разъёма 3G-SDI:

• SL (Single Link):

  • Стандартное разрешение: 1920×1080@60 Гц

  • Макс. пользовательская ширина: 2048 (2048×1080@60 Гц)

  • Макс. пользовательская высота: 2048 (1080×2048@60 Гц)

• DL (Dual Link):

  • Стандартное разрешение: 3840×1080@60 Гц / 3840×2160@30 Гц

  • Макс. пользовательская ширина: 4096 (4096×1080@60 Гц)

  • Макс. пользовательская высота: 3840 (1080×3840@60 Гц)

• 4K:

  • Стандартное разрешение: 4096×2160@60 Гц / 8192×2160@30 Гц

  • Макс. пользовательская ширина: 8192 (8192×1080@60 Гц)

  • Макс. пользовательская высота: 8188 (1080×8188@60 Гц)

Примечание: Если разрешение входного сигнала превышает максимальное ограничение по ширине для данной пропускной способности интерфейса, необходимо переключить режим пропускной способности для корректной обработки сигнала.

Ethernet-порты (10 шт.)

• Максимальная пропускная способность: 6,5 млн пикселей

• Максимальная ширина: 10 240 пикселей, максимальная высота: 8192 пикселя

• Максимальная нагрузка на один порт: 650 000 пикселей (выходная битовая глубина: 8 бит)

• Поддерживаемая частота кадров: 23.98/24/25/29.97/30/47/48/50/59.94/60/71.93/72/75/85/95/100/119.88/120/144 Гц

Оптические порты OPT (2 x 10G)

• OPT 1: Самоадаптирующийся порт — может использоваться как для видеовхода, так и для выхода

• OPT 2: Только для выхода с поддержкой копирования, резервирования или сквозного выхода

• Поддерживаемые режимы работы:

  • Вход+выход: OPT 1 — видеовход, OPT 2 копирует или резервирует сигнал с 10 Ethernet-портов

  • Вход+петля: OPT 1 — видеовход, OPT 2 — сквозной выход (loop)

  • Выход: OPT 1 передаёт сигнал с 10 Ethernet-портов, OPT 2 копирует или резервирует сигнал с 10 Ethernet-портов

• Совместимость с одномодовыми и многомодовыми оптическими модулями:

  • Одномодовый двухволоконный модуль: дальность передачи ≤ 10 км

  • Многомодовый двухволоконный модуль: дальность передачи ≤ 300 м

• Оптический модуль не установлен на заводе. Требуется приобретение и установка.

HDMI 1.3 (1 шт.)

• Для дисплея мониторинга

• Выходное разрешение: 1920×1080@60 Гц (фиксированное)

3D-разъём (1 шт.)

• Подключение 3D-излучателя

• Использование совместимых 3D-очков для просмотра 3D-контента

• *При включении функции 3D и формате видеоисточника Side-by-Side или Top-and-Bottom пропускная способность вывода устройства сокращается вдвое.*

AUDIO (вход и выход)

• 1 x аудиовход, 1 x аудиовыход

• Стандартные аудиоразъёмы 3,5 мм

• Частота дискретизации аудио до 48 кГц

ETHERNET (2 шт.)

• Подключение к ПК с установленным ПО Unico для управления устройством и обновления прошивки

• Светодиодные индикаторы:

  • Верхний левый — состояние подключения:

    • Горит: порт подключён корректно

    • Мигает: порт подключён некорректно (например, ослаблено соединение)

    • Не горит: порт не подключён

  • Верхний правый — состояние передачи данных:

    • Горит: нет передачи данных

    • Мигает: связь установлена, идёт передача данных

    • Не горит: нет передачи данных

USB (1 x USB 2.0)

• Каскадирование устройств через USB-порт и Ethernet-порт (до 5 устройств)

• Обновление прошивки через USB-накопитель

• Импорт и экспорт журналов устройства и EDID-файлов

RS232 (1 шт., 3-контактный)

• RX: Приём сигналов

• TX: Передача сигналов

• G: Земля

GENLOCK IN/LOOP (1 шт.)

• Подключение к внешнему источнику синхросигнала

• Поддержка двухуровневых (bi-level) и трёхуровневых (tri-level) сигналов

• IN: Приём синхросигнала

• LOOP: Сквозной выход синхросигнала

• Частота кадров сигнала Genlock: от 24 до 60 Гц

LIGHT SENSOR (1 шт.)

• Подключение датчика освещённости для сбора данных об окружающей яркости

• Автоматическая регулировка яркости экрана

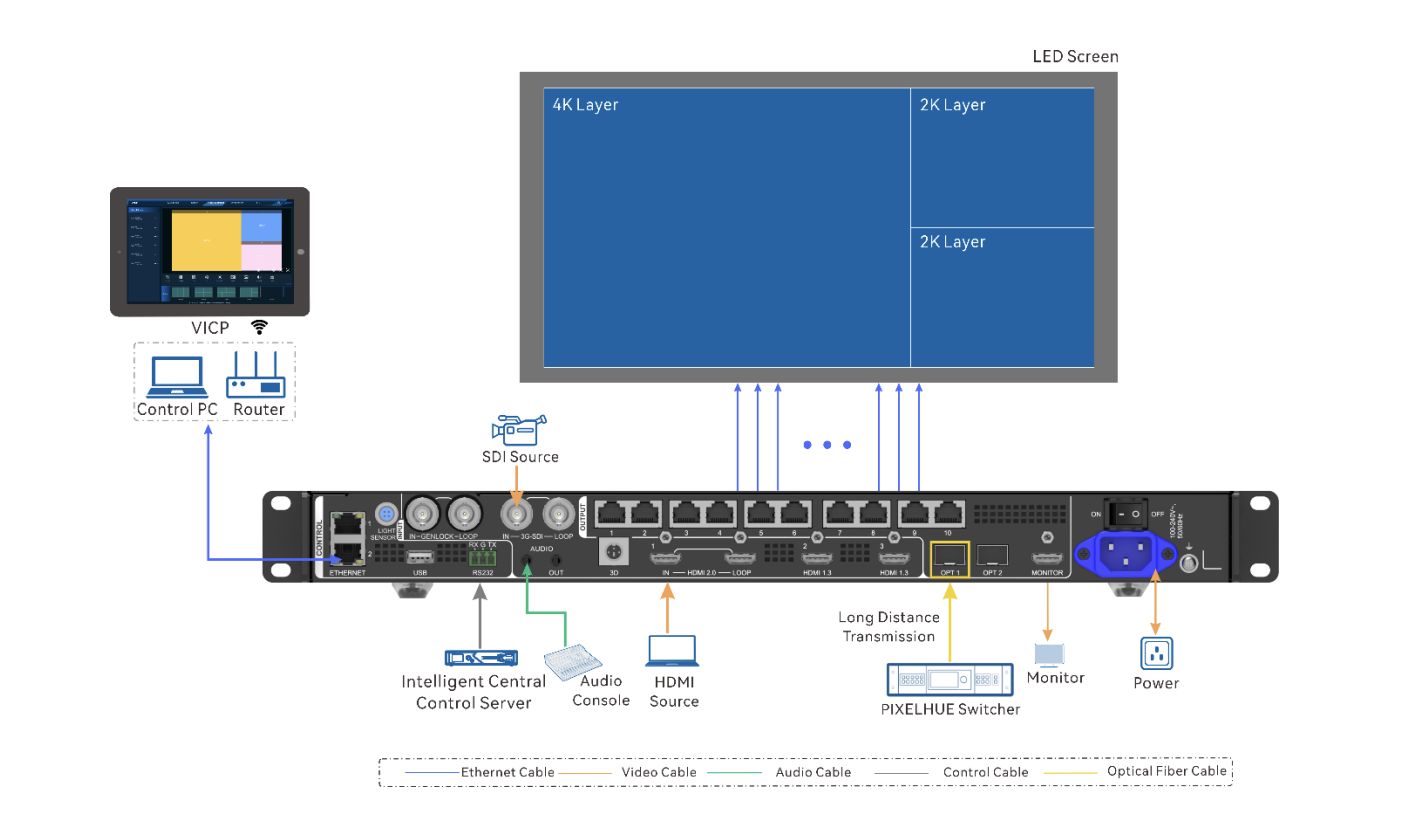

Пример подключения


Спецификация и мануал

Скачать спецификацию можете с официального сайта - спецификация

Скачать мануал можете с официального сайта - мануал
