NovaStar MRV532 — приёмная карта

MRV532 — приёмная карта производства Xi'an NovaStar Tech Co., Ltd. (NovaStar). Благодаря таким функциям, как управление цветом, режим 18bit+, поддержка HDR, поточечная калибровка яркости и цветности, быстрая коррекция швов, калибровка по производственным партиям, низкая задержка сигнала, поддержка 3D, раздельная гамма-коррекция каналов RGB и поворот изображения на 90°, карта заметно повышает качество картинки и удобство работы с экраном.

Карта оснащена 10 стандартными разъёмами HUB320F, что обеспечивает стабильную связь с модулями, и поддерживает до 40 групп данных RGB-пикселей, 40 групп данных 3-светодиодных субпикселей либо 30 групп данных 4-светодиодных субпикселей.

Максимальная нагрузка

С ШИМ-драйверами (PWM):

• Контроллеры M3: 512×512 @60Гц (8 бит); 512×384 @60Гц (10/12 бит)
• Контроллеры COEX: 512×512 @60Гц (8/10 бит); 512×384 @60Гц (12 бит)

С обычными драйверами:

• Контроллеры M3: 512×384 @60Гц (8 бит); 256×384 @60Гц (10/12 бит)
• Контроллеры COEX: 512×384 @60Гц (8/10 бит); 256×384 @60Гц (12 бит)

Возможности

Повышение качества изображения

• Управление цветом — поддержка стандартных цветовых пространств (Rec.709 / DCI-P3 / Rec.2020) и пользовательских настроек для более точной цветопередачи.
• 18bit+ — увеличивает число градаций серого в 4 раза, за счёт чего пропадают провалы в полутонах при низкой яркости, а изображение становится более плавным.
• HDR — поддержка HDR10 (по стандартам SMPTE ST 2084 и SMPTE ST 2086), а также HLG.
• Поточечная калибровка яркости и цветности — совместно с высокоточной системой калибровки NovaStar убирает разброс параметров, выравнивая яркость и цвет для каждого пикселя.
• Быстрая коррекция швов — устраняет заметную разницу в яркости на стыках модулей и кабинетов; настройка простая и применяется сразу.
• Калибровка по партиям — выравнивает яркость кабинетов или модулей, если они собраны из разных производственных партий.
• Низкая задержка — задержка видеосигнала на приёмной карте может составлять всего 1 кадр (при использовании модулей с драйвером, у которого есть встроенная RAM).
• 3D — вывод 3D-изображения при совместной работе с контроллером, поддерживающим эту функцию.
• Раздельная гамма-коррекция RGB — совместно с ПО NovaLCT и подходящим контроллером позволяет по отдельности настраивать гамму красного, зелёного и синего каналов, устраняя неравномерность картинки на низких градациях и смещение баланса белого.
• Поворот изображения на 90° — изображение можно повернуть на 0°/90°/180°/270°.

Удобство обслуживания

• Автоматическая калибровка модуля — при замене модуля новым (с флеш-памятью) коэффициенты калибровки сами подгружаются на приёмную карту при включении питания.
• Автозапуск модуля (нужна специальная прошивка) — конфигурация из памяти нового модуля автоматически подгружается на карту, и модуль запускается без ошибок.
• Работа с флеш-памятью модуля — коэффициенты калибровки и ID модуля можно сохранять и считывать обратно.
• Калибровка в один клик — если Ethernet-кабель отключён, достаточно зажать кнопку самотестирования на кабинете, чтобы перенести коэффициенты калибровки из памяти модуля на приёмную карту.
• Mapping 1.1 — кабинеты показывают номер контроллера, номер приёмной карты и данные Ethernet-порта, что упрощает определение расположения и схемы подключения оборудования.
• Стартовое изображение — можно задать картинку, которая показывается при включении, при обрыве Ethernet-кабеля или при отсутствии видеосигнала.
• Контроль температуры и напряжения — в реальном времени, без дополнительного оборудования.
• Диагностика битовых ошибок — отслеживание связи по Ethernet-порту помогает находить проблемы в сети.
• Резервное копирование прошивки — прошивку карты можно считать и сохранить на компьютер.
• Резервное копирование настроек — то же самое для параметров конфигурации.

Надёжность

• Двойное резервирование NCP — файл NCP хранится одновременно в рабочей и заводской областях памяти; при сбросе настроек можно восстановить его из заводской области.
• Кольцевое резервирование линий — приёмная карта и контроллер соединены в кольцо через основную и резервную линию; при обрыве связи в одной точке изображение на экране не пропадает.
• Двойное резервирование настроек — параметры хранятся и в рабочей, и в заводской области с возможностью восстановления.
• Двойное резервирование прошивки — на карте изначально хранятся две копии прошивки, чтобы обновление не привело к «зависанию» устройства.

Конструкция

На плате расположены:

• 10 разъёмов HUB320F — для подключения модулей
• Разъём питания — для подачи входного напряжения
• Порты Gigabit Ethernet — для связи с отправляющей картой и каскадного подключения других приёмных карт (любой порт можно использовать и как вход, и как выход)
• Кнопка самотестирования — включает тестовый паттерн (отключите Ethernet-кабель, дважды нажмите кнопку — на экране появится паттерн; повторные нажатия переключают варианты)
• 5-контактный разъём для ЖК-дисплея

Функции, связанные с ЖК-дисплеем, работают только на специализированной прошивке.

Индикация

Габариты

Толщина платы — не более 2,0 мм, общая толщина устройства с учётом компонентов сверху и снизу — не более 20,0 мм.

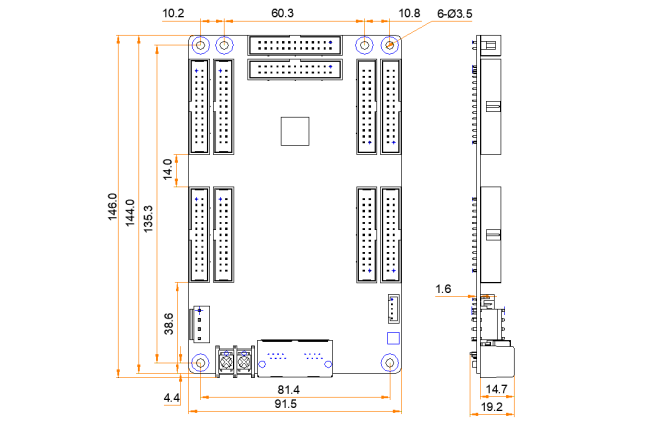

Размеры: 146,0 × 91,5 × 19,2 мм (допуск ±0,3 мм).

Технические характеристики

Реальные значения тока и энергопотребления могут отличаться в зависимости от настроек, режима использования и условий эксплуатации.

Скачать спецификацию

Спецификацию можно скачать с официального сайта
