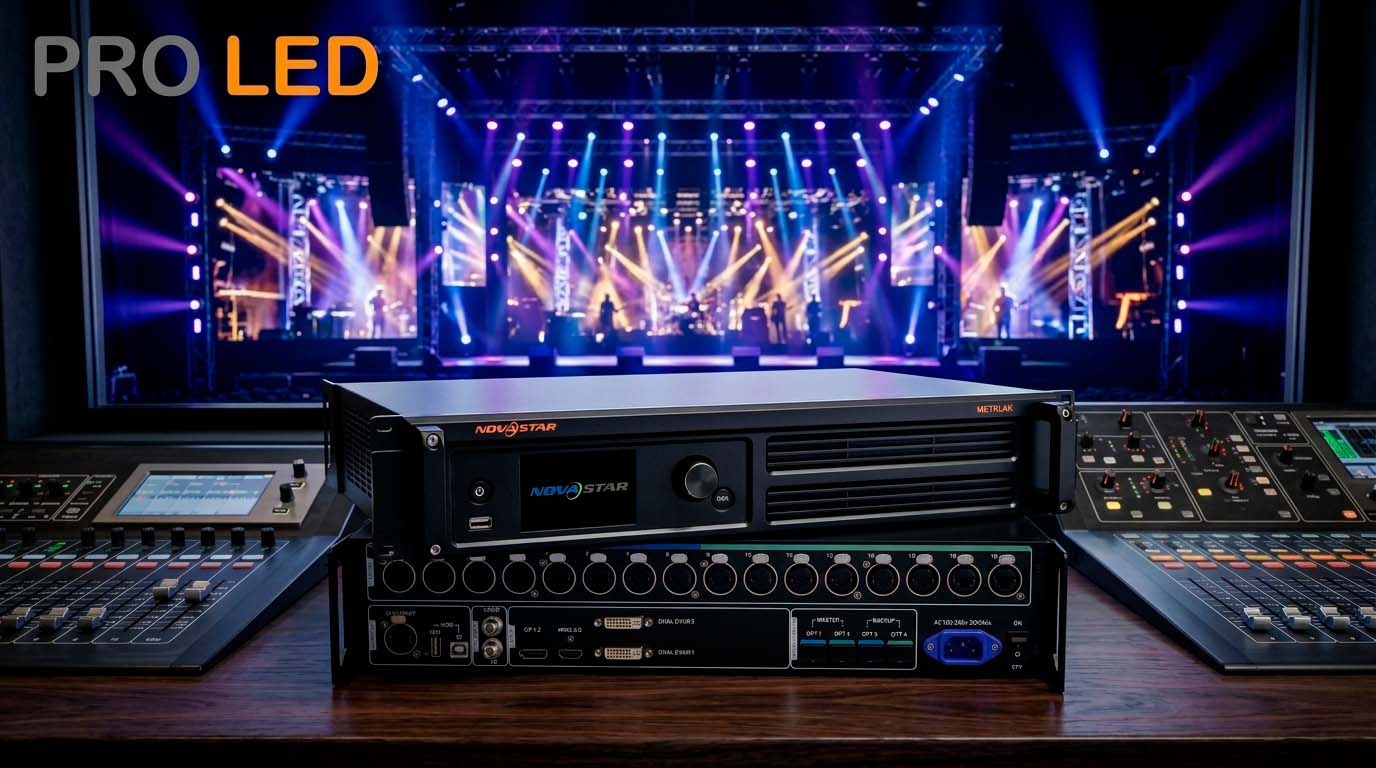

MCTRL4K — мощный контроллер для светодиодных экранов
Компания Xi'an NovaStar Tech Co., Ltd. (NovaStar) представила контроллер MCTRL4K — устройство с ультравысокой загрузочной способностью, предназначенное для профессионального управления светодиодными дисплеями. MCTRL4K поддерживает загрузку до 4096×2160 пикселей при частоте 60 Гц и позволяет настраивать произвольные разрешения с шириной или высотой до 7680 пикселей, что делает его идеальным решением для сверхдлинных и сверхшироких LED-экранов на концертах, спортивных мероприятиях, в системах видеонаблюдения и на Олимпийских играх.
Устройство оснащено передовыми технологиями: HDR, индивидуальная гамма-коррекция для каждого RGB-канала, низкая задержка, поддержка 3D и попиксельная калибровка яркости и цветности. Эти функции обеспечивают высокую контрастность, детализацию и насыщенность изображения.
MCTRL4K имеет сертификаты FCC, CE, RoHS, IC, UL&CUL, CB, RCM, NTRA, PSE.
Ключевые особенности
Входные разъёмы:
1 × DP 1.2
1 × HDMI 2.0
2 × DL-DVI
Выходные порты:
16 портов Gigabit Ethernet (Neutrik)
4 оптических порта 10G
Максимальная загрузка для HDMI/DP — 8,8 млн пикселей, для DVI — 8,3 млн пикселей. Максимальная ширина или высота — 7680 пикселей.
HDR и 3D
Поддерживаются HDR10 и HLG. В паре с поддерживающими HDR приёмными картами MCTRL4K значительно улучшает качество изображения. Для 3D-эффектов совместим с 3D-излучателем EMT200 и 3D-очками.
Индивидуальная гамма-коррекция RGB
Для 10- и 12-битных входов позволяет настраивать гамму каждого канала, устраняя неравномерность на низких уровнях серого и смещение баланса белого.
Автоматическое преобразование цветового диапазона
Преобразует RGB limited в RGB full для естественного чёрного цвета.
Низкая задержка
При активации режима низкой задержки и вертикальном подключении кабинетов задержка сокращается до одного кадра.
Поддержка нестандартной частоты кадров
Адаптация к 23.98/29.97/47.95/59.94/71.93/119.88 Гц.
Попиксельная калибровка
Совместимость с калибровочной системой NovaStar для выравнивания яркости и цветности каждого пикселя, устранения различий.
Поддержка сверхвысоких разрешений от NVIDIA
Веб-конфигурация экрана
Каскадирование до 10 устройств MCTRL4K
Ограничения функций:
HDR: только 10-битный HDMI, нагрузка на порт снижена вдвое, требуется приёмная карта с HDR.
3D: DVI1 — левый глаз, DVI2 — правый, несовместимо с расширенной конфигурацией, нагрузка снижена вдвое.
Низкая задержка: только HDMI/DP, вертикальное подключение, несовместимо с 3D и GENLOCK.
Внешний вид и управление

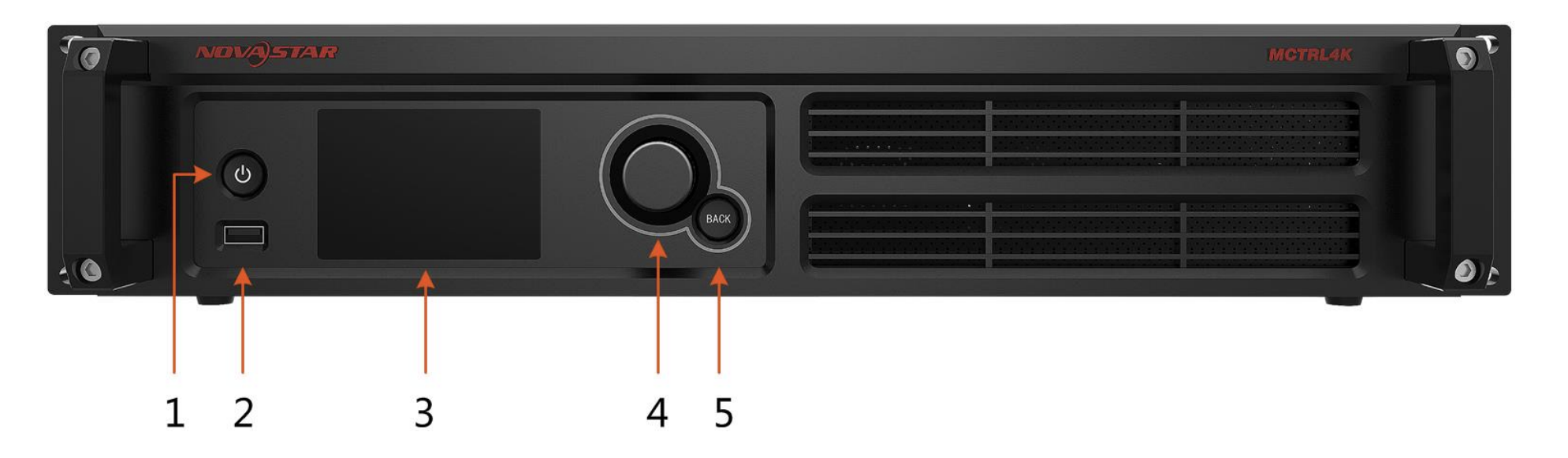

Передняя панель:
Кнопка питания
USB-порт
LCD-экран
Регулятор (Knob) для навигации
Кнопка BACK

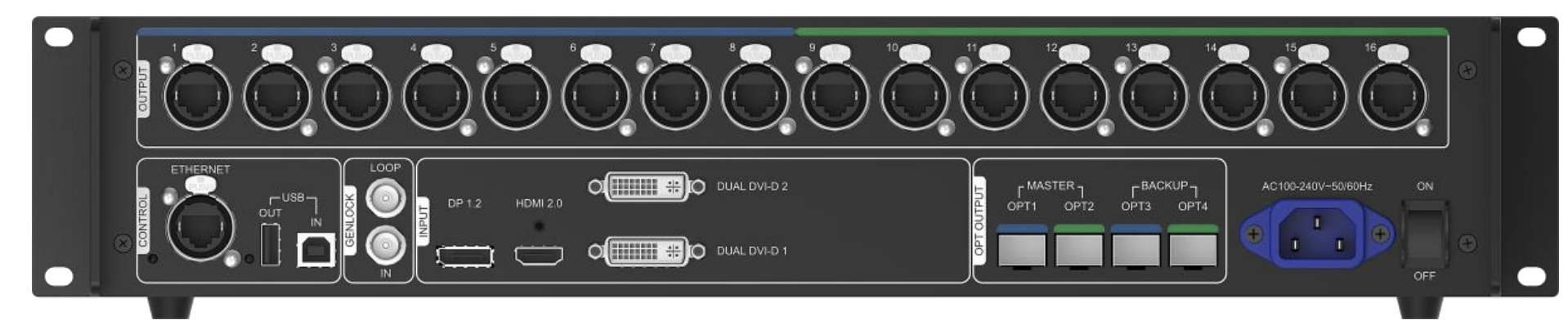

Задняя панель:
| Разъём | Описание |
|---|---|
| DP 1.2 | Макс. 4096×2160@60 Гц, ширина/высота до 7680 пикселей, HDCP 1.3 |
| HDMI 2.0 | Макс. 4096×2160@60 Гц, поддержка HDCP 1.4 и 2.2 |
| 2 × DL-DVI | Каждый до 3840×1080@60 Гц, ширина/высота до 3840 пикселей |
| 16 × Neutrik Ethernet | До 650 000 пикселей на порт (8 бит), 320 000 (10/12 бит), поддержка резервирования |
| 4 × 10G Optical | OPT1 — порты 1–8, OPT2 — порты 9–16, OPT3/4 — дублирующие каналы |
| ETHERNET | Подключение к управляющему ПК |
| USB IN-OUT | IN — USB 2.0 Type-B (каскад/отладка), OUT — USB 2.0 Type-A (каскад до 10 шт.) |
| GENLOCK IN/LOOP | Синхронизация (Bi-level, Tri-level, Blackburst) |
| AC 100–240 В | Питание 50/60 Гц |
Примечания: При входном сигнале 144 Гц нагрузка снижается вдвое. Устройство предназначено только для горизонтальной установки.
Характеристики
| Параметр | Значение |
|---|---|
| Напряжение | AC 100–240 В, 50/60 Гц |
| Потребляемая мощность | 30 Вт |
| Рабочая температура | –20°C до +60°C |
| Влажность | 10–90% без конденсации |
| Температура хранения | –20°C до +70°C |
| Габариты | 482.6×372.0×88.1 мм |
| Вес | 4.6 кг |

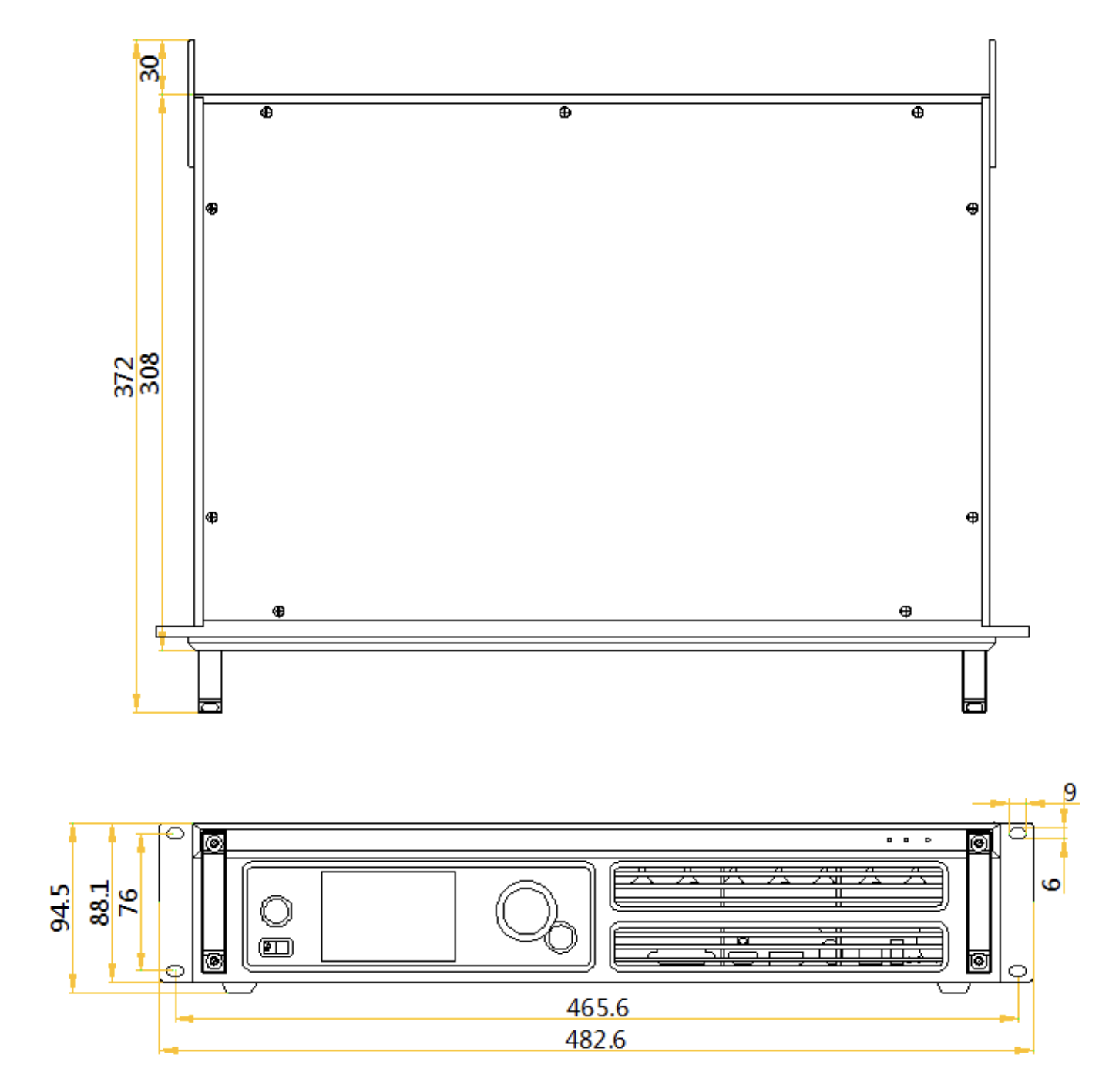

Размеры
Комплектация
Кабель питания
Кабель Ethernet
Кабель USB
Кабель HDMI
Кабель DP
Поддержка видеосигналов
| Вход | Битность | Формат | Макс. разрешение |
|---|---|---|---|
| HDMI 2.0 | 8 бит | RGB 4:4:4, YCbCr 4:4:4/4:2:2/4:2:0 | 4096×2160@60 Гц |
| HDMI 2.0 | 10/12 бит | RGB 4:4:4, YCbCr 4:4:4 | 3840×1080@60 Гц |
| HDMI 2.0 | 10/12 бит | YCbCr 4:2:2/4:2:0 | 4096×2160@60 Гц |
| DP 1.2 | 8 бит | RGB 4:4:4, YCbCr 4:4:4/4:2:2 | 4096×2160@60 Гц |
| DP 1.2 | 10/12 бит | RGB 4:4:4, YCbCr 4:4:4 | 3840×1080@60 Гц |
| DP 1.2 | 10/12 бит | YCbCr 4:2:2 | 4096×2160@60 Гц |
| DL-DVI | 8 бит | RGB 4:4:4, YCbCr 4:4:4 | 3840×1080@60 Гц |
