Видеопроцессор VX2000 Pro от Novastar

VX2000 Pro представляет собой универсальный контроллер, объединяющий в одном устройстве функции обработки видео и управления видео. Оснащенный 20 портами Ethernet, он поддерживает три режима работы: видеоконтроллер, оптоволоконный конвертер и ByPass. Способный управлять нагрузкой до 13 миллионов пикселей, VX2000 Pro может выводить изображение с максимальной шириной 16 384 пикселя и высотой 8 192 пикселя, что делает его идеально подходящим для управления сверхширокими и сверхвысокими светодиодными экранами на объектах.

VX2000 Pro обладает мощными возможностями приема и обработки видеосигнала, поддерживая максимальное разрешение видео входа 4K×2K@60 Гц. Устройство может обрабатывать несколько видеовходов и включает в себя такие функции, как 12 слоев, масштабирование выхода, низкая задержка и покадровая калибровка яркости и цветности. Все эти функции вместе обеспечивают выдающееся качество отображаемого изображения.

Благодаря различным доступным вариантам управления, VX2000 Pro может управляться с помощью ручки на передней панели, программ NovaLCT, Unico и приложения VICP, что обеспечивает удобный и простой опыт управления.

VX2000 Pro помещен в промышленный корпус, что в сочетании с его мощными возможностями обработки и передачи видео делает его надежным и хорошо подходящим для сложных условий эксплуатации. VX2000 Pro идеально подходит для средне- и высококлассных арендных приложений, систем управления сценой и светодиодных экранов с малым шагом пикселя.

Описание интерфейсов и особенности VX2000 Pro

• Входные интерфейсы

  • 1x DP 1.2

  • 2x HDMI 2.0

  • 4x HDMI 1.3

  • 2x 10G оптоволоконный порт (OPT 1 и OPT 2)

  • 1x 12G-SDI (IN и LOOP)

  • 1x USB 3.0 (для воспроизведения изображений или видео с USB-накопителя)

• Выходные интерфейсы

  20x гигабитных Ethernet портов

  • Одно устройство поддерживает до 13 миллионов пикселей, обеспечивая максимальную ширину 16 384 пикселя и максимальную высоту 8192 пикселя.

  • 4x оптоволоконных выхода

    • OPT 1 и OPT 2 передают выходной сигнал с портов Ethernet 1–10 и 11–20 соответственно.

    • OPT 3 и OPT 4 дублируют (copy) или резервируют (back up) выходной сигнал с портов Ethernet 1–10 и 11–20 соответственно.

  • 1x HDMI выход

    • Для мониторинга отображения. Определение мониторингового изображения поддерживает режимы Smooth и High-Definition.

  • 1x 3D разъем

    • Для прямого подключения стороннего 3D-эмиттера.

• Самоадаптируемые OPT 1/2 для видеовхода или выхода карты отправки

  • Благодаря самоадаптируемой конструкции OPT 1/2 могут использоваться как входной или выходной разъем, в зависимости от подключенного устройства.

• Мозаика HDMI

  • Поддерживает объединение двух входов HDMI 2.0 или четырех входов HDMI 1.3 в мозаику.

  • Максимальное разрешение мозаики: 4K×2K.

• Мозаика оптоволоконного входа

  • Источник входного сигнала, подключенный через OPT 1/2, может использоваться независимо или объединяться для создания мозаичного входного источника.

• Вход и выход аудио

  • Входной аудиосигнал, сопутствующий источникам HDMI и DP.

  • Независимый вход и выход аудио 3,5 мм.

  • Регулируемая громкость выхода.

• Свободная топология (Free topology)

  • Гибкая конфигурация экрана без ограничений по форме (прямоугольник) на одном порту Ethernet. Максимальный описанный прямоугольник (ограничивающая рамка) большого экрана, загружаемого устройством, должен находиться в пределах загрузочной способности устройства.

  • Требуются специальные приемные карты.

• Низкая задержка (Low latency)

  • Включение функции низкой задержки и режима ByPass позволяет снизить задержку устройства до 0 кадров.

• Синхронизация выхода

  • Источник входного сигнала, подключенный к видеорозъему устройства или внешний источник Genlock, может использоваться в качестве источника синхронизации для обеспечения синхронизации выходных изображений всех каскадированных устройств.

• Управление EDID

  • Импорт и экспорт файлов EDID.

Разнообразные возможности отображения для гибкой конфигурации

• Простое сохранение и загрузка пресетов

  • Поддержка до 256 пользовательских пресетов.

  • Загрузка пресета нажатием одной кнопки.

  • Сохранение, перезапись и удаление пресета.

  • Предварительный просмотр макета слоев, сохраненного в пресете.

  • Настройка эффекта переключения пресетов.

• Многослойное отображение (Multiple layer display)

  • Поддерживает ресурс слоев 12 × 2K×1K.

    • Пользователи могут создавать слои трех спецификаций: 4K×2K, 4K×1K и 2K×1K. Эти слои будут использовать 4x, 2x и 1x ресурсов 2K-слоя соответственно, в зависимости от пропускной способности разъема источника входного сигнала, используемого для открытия слоев.

  • Регулируемый размер и положение слоя.

  • Регулируемый приоритет слоя.

  • Регулируемое соотношение сторон (aspect ratio).

• Функция OSD

  • Поддерживает текстовый OSD и графический OSD. Для текстового OSD доступны четыре компонента: статический текстовый OSD, динамический текстовый OSD, OSD с прогнозом погоды и OSD с часами.

  • Поддерживает настройку текстового содержимого, шрифта, цвета шрифта, размера, прозрачности и цвета фона.

  • Поддерживает настройку направления прокрутки, начального положения и скорости для динамического текстового OSD.

• 3D-функция

  • Традиционное решение: Подключите 3D-эмиттер EMT200 Pro к порту Ethernet устройства и используйте совместимые 3D-очки для получения объемного 3D-визуального эффекта.

  • Новое решение: Подключите сторонний 3D-эмиттер к 3D-разъему устройства и используйте совместимые 3D-очки для получения объемного 3D-визуального эффекта.

  • Примечание: При включенной функции 3D и формате видеоисточника Side-by-Side (бок о бок) или Top-and-Bottom (верх-низ) выходная емкость устройства уменьшается вдвое.

• HDR выход

  • Работа с приемными картами, поддерживающими HDR, значительно улучшает качество изображения дисплея, представляя более яркие и детализированные изображения.

  • Поддерживается HDR10.

  • Поддерживается HLG.

• Персонализированное масштабирование изображения

  • Поддерживает три режима масштабирования изображения: полноэкранный (full screen), попиксельный (pixel to pixel) и пользовательский (custom).

• Мощная обработка видео

  • Основана на технологиях обработки качества изображения SuperView III, обеспечивающих бесступенчатое масштабирование выхода.

  • Отображение на весь экран одной кнопкой.

  • Свободная обрезка входного сигнала.

• Регулировка цвета (Color adjustment)

  • Поддерживает управление цветом выхода, включая яркость (brightness), насыщенность (saturation), контрастность (contrast) и тон (hue).

• Попиксельная калибровка яркости и цветности

  • Работа с NovaLCT и калибровочным ПО NovaStar для поддержки калибровки яркости и цветности каждого светодиода. Это позволяет эффективно устранить цветовые расхождения и значительно улучшить однородность яркости и цветности светодиодного экрана, обеспечивая лучшее качество изображения. Также поддерживается функция отображения тестового изображения на экране.

Воспроизведение с USB, экономия времени и усилий

• Поддерживает воспроизведение с USB для удобства мгновенного использования (plug-and-play).

Несколько режимов устройства и режимов управления, удобно и эффективно

• Различные рабочие режимы

  • Видеоконтроллер (Video controller)

  • Оптоволоконный конвертер (Fiber converter)

  • ByPass

• Множество вариантов управления

  • Ручка на передней панели устройства.

  • Unico

    • Поддерживается как клиентское программное обеспечение, так и веб-управление.

  • NovaLCT

  • Приложение VICP

  • Пульт дистанционного управления (опционально)

    • Включение или выключение режима ожидания устройства, включение или выключение питания экрана, регулировка яркости экрана и выходной громкости, переключение пресетов, настройка параметров воспроизведения с USB, регулировка качества выходного изображения, переключение входных источников слоя и настройка 3D-функции с помощью пульта дистанционного управления.

    • Для описания кнопок и функций пульта дистанционного управления, пожалуйста, обратитесь к руководству пользователя.

Сохранение данных после отключения питания и резервирование, стабильно и надежно

• Сквозное резервирование (End-to-end backup)

  • Резервирование между устройствами.

  • Резервирование между источниками входного сигнала.

  • Резервирование между портами Ethernet.

  • Резервирование между оптоволоконными портами и портами Ethernet.

  • Двойное резервирование приемных карт.

• Восстановление устройства (Device restoration)

  • Можно создать до 5 точек восстановления (общее ограничение по объему: 1 ГБ). Каждая точка восстановления представляет собой снимок конфигурации устройства в определенный момент. Если произойдет что-то непредвиденное, просто выберите точку восстановления, чтобы быстро вернуть конфигурацию устройства в состояние на момент создания этой точки.

• Тестирование резервирования порта Ethernet

  • Проверка того, вступают ли в действие предварительно сохраненные изображения, резервные порты Ethernet и резервные устройства без подключения и отключения кабелей Ethernet.

• Сохранение данных после отключения питания

  • После нормального выключения или непредвиденного отключения электроэнергии повторное подключение питания автоматически восстановит ранее сохраненные настройки устройства.

• Круглосуточное строгое тестирование стабильности в экстремальных условиях высоких и низких температур подтверждает высокую стабильность и надежность.

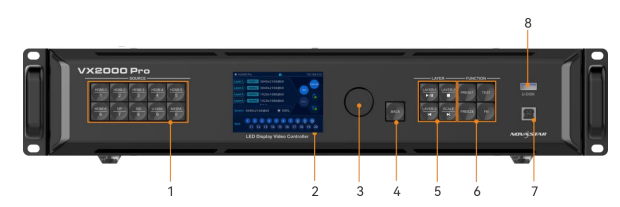

Описание передней панели

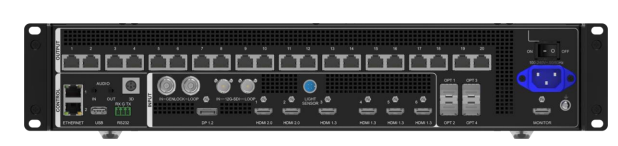

Описание задней панели

Входные интерфейсы

Выходные интерфейсы

Аудиоразъемы

Управляющие разъемы

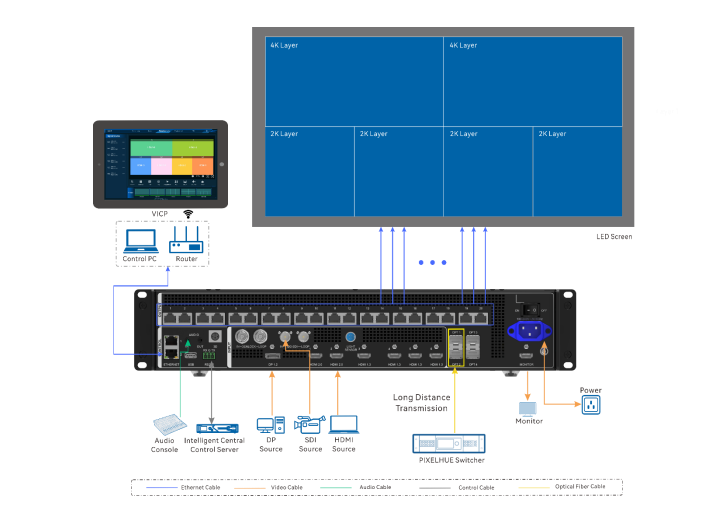

Пример подключения VX2000 Pro

Технические характеристики видеопроцессора

Спецификация VX2000 pro
