Выбор блоков питания для светодиодных экранов: типы, характеристики, сравнение моделей

Блок питания (БП) — один из самых недооценённых, но при этом критически важных элементов светодиодного экрана. Именно от него зависит стабильность яркости и цветопередачи, срок службы модулей, устойчивость системы к скачкам напряжения и, в конечном счёте, надёжность всего проекта. Ошибка при подборе БП — заниженный запас мощности, несоответствие входного напряжения региональной сети, отсутствие защиты от перегрузки — приводит к перегреву, деградации светодиодов, а в худшем случае к выходу из строя целых модулей или пожароопасным ситуациям.

В этой статье разбираются основные типы БП, применяемых в индустрии LED-дисплеев, ключевые параметры, на которые стоит ориентироваться при выборе, а также практическое сравнение трёх реальных моделей блоков питания разных классов — от бюджетного стандартного решения до ультратонкого блока с функцией резервирования.

1. Зачем LED-экрану отдельный специализированный блок питания

Светодиодные модули потребляют низковольтный постоянный ток — чаще всего 5V, реже 3.3V, 4.2V или другие «нестандартные» напряжения, подобранные под конкретную схему матрицы. Обычный импульсный блок питания общего назначения (например, из линейки для промышленной автоматики) в такой задаче обычно проигрывает специализированным LED-моделям по нескольким причинам:

• Высокий пусковой и рабочий ток. Модуль LED-экрана при выводе белого цвета на полную яркость может кратковременно потреблять ток, кратно превышающий средний. БП должен держать этот ток без просадки напряжения.
• Компактность и монтаж в кабинет. Толщина корпуса БП напрямую ограничивает минимальную толщину кабинета экрана — это особенно критично для аренды и индорных мелкопиксельных экранов.
• Работа в закрытом объёме кабинета. Внутри кабинета плохая вентиляция и повышенная температура, поэтому требуется широкий диапазон рабочих температур и хорошая термостойкость компонентов.
• Плотность нагрузки и параллельная работа. Часто несколько БП запитывают один общий шинный узел, поэтому важны стабильность выходного напряжения и (для ответственных инсталляций) поддержка параллельного включения с равномерным распределением тока.

2. Основные конструктивные типы блоков питания для LED-экранов

Рынок специализированных БП для светодиодных дисплеев условно делится на несколько классов.

2.1. Стандартные тонкие блоки питания без вентилятора (Slim, Fan-less)

Классический вариант для стационарных индорных и части уличных экранов. Корпус высотой около 30 мм, охлаждение естественной конвекцией через перфорацию корпуса. Обычно рассчитаны на узкий диапазон входного напряжения (например, 180–264 В AC), что подходит для регионов со стабильной сетью 220 В, но не годится для универсального применения (100–120 В).

Типичные плюсы: низкая цена, простота, бесшумность, хорошая ремонтопригодность. Типичные минусы: отсутствие коррекции коэффициента мощности (PFC), более низкий КПД, узкий диапазон входного напряжения.

2.2. Блоки питания с активным охлаждением и PFC (Fan + PFC)

Мощные модели (250–350 Вт и выше с одного корпуса) часто оснащаются вентилятором принудительного обдува и модулем активной коррекции коэффициента мощности (Active PFC, PF ≥ 0.9–0.95). PFC требуется для соответствия сетевым стандартам (гармоники тока, EN61000-3-2 и аналоги) и позволяет расширить диапазон входного напряжения до универсального 90–264 В AC — такой БП одинаково хорошо работает и в сетях 110 В, и в сетях 220 В.

Типичные плюсы: более высокая удельная мощность на корпус, универсальный вход, соответствие жёстким требованиям по гармоникам, часто более широкий температурный диапазон работы (за счёт активного охлаждения). Типичные минусы: шум вентилятора, дополнительный подвижный узел, потенциально снижающий MTBF и требующий обслуживания (чистка от пыли), чуть больше вес.

2.3. Ультратонкие блоки питания с PFC и функцией параллельного резервирования (Ultra-slim, PFC + Current Sharing)

Отдельный класс — блоки высотой 25–27 мм и менее, предназначенные для мелкопиксельных, прозрачных (transparent) и стеклянных (glass) LED-экранов, где толщина кабинета крайне ограничена. При этом такие модели часто сохраняют PFC-коррекцию и добавляют функцию «current sharing» — синхронизацию нескольких блоков питания через отдельный разъём (обычно 3-контактный: PG, GND, EC), что позволяет:

• объединять несколько БП в параллель для наращивания суммарной мощности с равномерным распределением тока;
• строить резервируемые (N+1) схемы питания для ответственных инсталляций (например, эфирные студии, крупные арены), где отказ одного блока не приводит к падению участка экрана.

Типичные плюсы: минимальная толщина, PFC, поддержка резервирования/наращивания мощности, часто более высокий КПД. Типичные минусы: более высокая цена, обычно более узкий верхний предел рабочей температуры по сравнению с толстыми fan-less моделями (сказывается меньший объём корпуса для рассеивания тепла).

3. Ключевые параметры при выборе блока питания

При сопоставлении моделей разных производителей стоит системно сверять следующий набор параметров.

4. Известные производители блоков питания для LED-экранов

Индустрия светодиодных дисплеев использует как узкоспециализированные бренды БП, так и линейки от крупных производителей импульсных источников питания общего назначения, адаптированные под LED-применения. Среди наиболее узнаваемых на рынке:

• Mean Well (Тайвань) — один из крупнейших и наиболее известных мировых производителей импульсных блоков питания; линейки серии, ориентированные на LED-дисплеи и вывески, широко используются как в готовых экранах, так и в сборке «под заказ» благодаря репутации стабильного качества и широкой международной сертификации.
• CZCL / Chuanglian Power Supply (创联电源, Китай) — специализированный производитель блоков питания именно для LED-дисплеев (что видно и по приложенным спецификациям A-200AF, A-300FAD-P, A-200FBK-PN), предлагающий линейки от стандартных тонких моделей до ультратонких с PFC и функцией параллельного резервирования.
• Ряд других китайских производителей узкоспециализированных LED-блоков питания также присутствует на рынке (в основном ориентированы на OEM-поставки интеграторам и производителям кабинетов); при выборе таких брендов стоит в первую очередь ориентироваться не на название, а на реальные протоколы испытаний, сертификаты (CE/CCC/UL) и референсные инсталляции, поскольку заявленные в даташитах параметры у менее известных брендов не всегда подтверждаются независимым тестированием.

При выборе между известным брендом общего назначения (как Mean Well) и специализированным LED-производителем (как CZCL) стоит учитывать: универсальные бренды часто дают более предсказуемое качество и сервис, тогда как специализированные LED-производители — более точное соответствие форм-фактора конкретным типам кабинетов (высота 26–30 мм, разводка терминалов под стандартные LED-модули) и зачастую более гибкие OEM-условия для крупных заказов.

5. Сравнительный разбор трёх моделей

Ниже — разбор трёх предоставленных спецификаций одного производителя (CZCL / Chuanglian), которые наглядно иллюстрируют три разных класса БП, описанных выше.

5.1. Сводная таблица

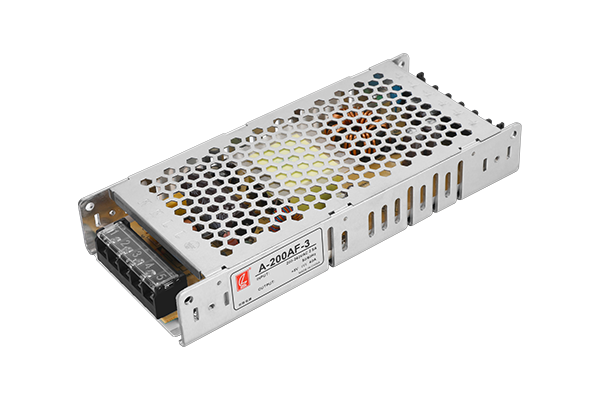

5.2. A-200AF — стандартный блок питания для сетей 220 В

Это самая простая и бюджетная из трёх моделей: узкий диапазон входного напряжения 180–264 В AC однозначно указывает на то, что модель спроектирована под однофазную сеть 220 В и не годится для регионов с сетью 110–120 В без внешнего преобразователя. PFC-коррекции нет — это упрощает и удешевляет схему, но такие блоки чаще ограничены к применению в проектах с жёсткими требованиями по гармоникам тока (например, в ЕС для мощных инсталляций).

При этом модель имеет один из лучших показателей MTBF в линейке (250 000 часов) и самый широкий верхний предел рабочей температуры (+70 °C) наравне с A-300FAD-P — за счёт отсутствия вентилятора как подвижного узла и относительно невысокой удельной мощности на объём корпуса.

Где применять: стационарные indoor и часть outdoor-экранов в регионах с сетью 220 В, проекты с ограниченным бюджетом, инсталляции, где не требуется сертификация по жёстким PFC-нормативам, шахты/склады/студии, где важна полная бесшумность.

5.3. A-300FAD-P — блок повышенной мощности с активным охлаждением

Это самая мощная модель из трёх (до 300 Вт с одного корпуса при токе 60 А) и единственная с принудительным охлаждением вентилятором. Расширенный диапазон входного напряжения (90–264 В AC) и наличие активного PFC (PF ≥ 0.95) делают её пригодной для универсального применения — включая проекты, где оборудование может эксплуатироваться в сетях с нестабильным или пониженным напряжением, а также там, где обязательна сертификация по гармоникам тока для мощного оборудования.

Расширенный температурный диапазон вниз до −40 °C (в отличие от −20 °C у двух других моделей) делает её более подходящей для холодного климата. Обратная сторона — вентилятор, который: (а) создаёт шум, неприемлемый для некоторых объектов (переговорные, музеи, ритейл премиум-класса), (б) требует периодической чистки от пыли, (в) снижает MTBF примерно вдвое относительно fan-less аналогов (100 000 ч против 250 000 ч), поскольку вентилятор — обычно самый недолговечный компонент в БП.

Где применять: экраны с высокой плотностью потребления на кабинет (когда одного блока меньшей мощности недостаточно), уличные инсталляции с широким температурным разбросом (включая холодные регионы до −40 °C), проекты, где важна универсальность по входному напряжению (передвижные экраны, экспорт оборудования в разные страны), объекты, где шум вентилятора некритичен (стадионы, наружная реклама, промышленные помещения).

5.4. A-200FBK-PN — ультратонкий блок с резервированием для мелкопиксельных и специальных экранов

Эта модель отличается от двух других прежде всего форм-фактором: высота корпуса всего 26.4 мм против 30 мм у A-200AF и A-300FAD-P, при сопоставимой мощности (112–200 Вт) с A-200AF. Такая толщина критична для тонких кабинетов мелкопиксельных indoor-экранов (P1.2–P2.5), прозрачных (transparent) и стеклянных (glass) LED-дисплеев, где производитель кабинета жёстко ограничен по внутреннему пространству.

Ключевая функциональная особенность — «current sharing» (параллельное распределение тока) через отдельный 3-контактный разъём (PG, GND, EC). Это позволяет:

• резервировать питание — при выходе из строя одного блока нагрузка автоматически перераспределяется на оставшиеся, что критично для экранов, отключение которых недопустимо (эфирные студии, крупные концертные и спортивные LED-экраны);
• наращивать суммарную мощность, объединяя до 3 блоков в параллель (с обязательным дерейтингом до 90% от номинала каждого при работе в режиме суммирования мощности, согласно документации производителя).

Также у этой модели заявлен самый высокий КПД в линейке (до 89% на старшей версии) и отдельная защита от перегрева с автоматическим восстановлением при остывании (порог срабатывания 105 °C) — что имеет смысл именно из-за меньшего объёма корпуса и, соответственно, меньшего запаса по рассеиванию тепла. Компенсируется это более узким верхним пределом рабочей температуры (+60 °C против +70 °C у двух других моделей) — то есть при прочих равных именно эта модель предъявляет наиболее строгие требования к вентиляции самого кабинета экрана.

Где применять: мелкопиксельные indoor-экраны с ограниченной толщиной кабинета, прозрачные и стеклянные LED-дисплеи, ответственные инсталляции с требованием резервирования (broadcast-студии, крупные арены, диспетчерские центры), проекты, где важен максимальный КПД для снижения тепловыделения внутри плотно упакованного кабинета.

6. Практические рекомендации по выбору

1. Начните с электрической сети объекта. Если проект международный или сеть нестабильна (110–240 В), выбирайте модели с широким входным диапазоном 90–264 В AC (как A-300FAD-P и A-200FBK-PN), а не узкоспециализированные под 220 В (как A-200AF).
2. Соотнесите толщину БП с толщиной кабинета. Для мелкопиксельных и специальных (прозрачных, стеклянных) экранов заранее закладывайте ультратонкие модели — это ограничение обычно определяет весь дальнейший выбор.
3. Заложите запас мощности не менее 30%. Во всех трёх спецификациях производитель прямо рекомендует использовать БП с запасом от расчётной мощности нагрузки минимум на 30% (например, при потребности 100 Вт — брать модель от 130 Вт), чтобы продлить срок службы и избежать работы на пределе номинала при пиковой яркости.
4. Оцените необходимость PFC заранее, особенно для проектов в ЕС и других юрисдикциях с жёсткими требованиями по гармоникам тока при суммарной мощности оборудования выше определённого порога — это может быть не опция, а нормативное требование.
5. Для критичных инсталляций закладывайте резервирование. Если отключение участка экрана недопустимо (эфир, публичные мероприятия), выбирайте линейки с поддержкой parallel/current sharing и проектируйте схему питания с запасом N+1.
6. Не игнорируйте температурный профиль эксплуатации. Для уличных экранов в холодном климате критичен нижний предел (у A-300FAD-P он самый широкий — до −40 °C), для плотно упакованных кабинетов без активной вентиляции — верхний предел и наличие защиты от перегрева.
7. Проверяйте сертификацию под юрисдикцию монтажа. Наличие CE недостаточно для ряда рынков — уточняйте требования по CCC (Китай), UL (Северная Америка) и соответствие конкретным EN/GB стандартам, указанным в спецификации.

Заключение

Универсального «лучшего» блока питания для LED-экранов не существует — выбор всегда является компромиссом между толщиной корпуса, входным диапазоном напряжения, наличием PFC, уровнем шума, MTBF и стоимостью. Разобранные три модели одного производителя наглядно показывают логику сегментации рынка: A-200AF — экономичное решение для стандартных проектов в сетях 220 В, A-300FAD-P — мощное универсальное решение с активным охлаждением для высоконагруженных и уличных инсталляций, A-200FBK-PN — премиальный ультратонкий вариант с резервированием для мелкопиксельных и ответственных проектов. При выборе конкретной модели и бренда (будь то CZCL, Mean Well или другой производитель) стоит в первую очередь отталкиваться от требований конкретного проекта — толщины кабинета, электросети объекта, критичности бесперебойной работы — а не только от заявленных в даташите цифр КПД и мощности.
