Что такое DVI: устройство разъёма, виды и отличия от VGA и HDMI
DVI (Digital Visual Interface, «цифровой визуальный интерфейс») — стандарт передачи видеосигнала на цифровые устройства отображения: ЖК-мониторы, телевизоры, проекторы. Разработан консорциумом Digital Display Working Group и представлен в 1999 году. Один из первых серийных мониторов с DVI — Apple Cinema Display, выпущенный в том же году.
Сегодня DVI, как и VGA, постепенно уходит с рынка: на современных ноутбуках, видеокартах, телевизорах и мониторах чаще встречаются только порты HDMI и DisplayPort. Тем не менее разъём остаётся распространён на б/у и офисной технике, поэтому знать, чем он отличается от других интерфейсов, по-прежнему полезно.
Почему появился DVI
До DVI видеоинтерфейсы (MDA, CGA, EGA) были цифровыми, но с появлением VGA и его 18-битного цвета индустрия перешла на аналоговую передачу сигнала — три линии RGB для электронных пушек ЭЛТ-мониторов плюс сигналы синхронизации. Этого запаса пропускной способности хватало больше десяти лет: за это время разрешение выросло с 640×480 до 1280×1024.
К концу 1990-х ситуация изменилась — на рынок вышли крупные плазменные панели и хорошо отработанные ЖК-мониторы ноутбуков, а обе технологии изначально управлялись цифровым сигналом. Производители видеокарт и мониторов объединились и решили не конвертировать сигнал дважды (из цифрового в аналоговый на выходе видеокарты и обратно в цифровой на входе матрицы), а передавать исходное изображение без лишних преобразований и потерь качества. Так в 1999 году появилась спецификация DVI. Поскольку ЭЛТ-мониторы ещё оставались на рынке, в стандарт заложили и аналоговые линии — для совместимости.
Как устроен DVI технически
В основе DVI — формат последовательной передачи данных PanelLink, разработанный компанией Silicon Image, и технология TMDS (Transition Minimized Differential Signaling — дифференциальная передача сигналов с минимизацией перепадов уровней). Три канала TMDS передают видеопоток и дополнительные данные с пропускной способностью до 3,4 Гбит/с на канал.
В режиме Single Link (одинарный режим) используются четыре витые пары (красный, зелёный, синий каналы и тактовый сигнал), что позволяет передавать 24 бита на пиксель и достигать разрешения до 1920×1200 при 60 Гц. Режим Dual Link (двойной режим) удваивает пропускную способность, добавляя второй комплект каналов, и позволяет получить разрешения 2048×1536, 2560×1080 и 2560×1600. Видеокартам, которые управляют мониторами диагональю от 30 дюймов и выше, обычно требуется именно Dual Link — для менее требовательных мониторов (например, с разрешением 1280×1024) двухканальный кабель не даёт преимущества.
Внешне цифровой интерфейс легко отличить от аналогового предшественника: разъёмы DVI всегда белые, тогда как VGA маркируется синим. Форма разъёма и большее число контактов — тоже характерный признак DVI.
Разновидности DVI: чем отличаются друг от друга
Основные различия между вариантами DVI — количество цифровых каналов и наличие аналогового сигнала:
| Тип | Расшифровка буквы | Что передаёт | Максимальное разрешение |
|---|---|---|---|
| DVI-I Single Link | I — Integrated (совмещённый) | Цифровой + аналоговый сигнал (независимые каналы, работает только один одновременно) | до 1920×1200 @60Гц |
| DVI-I Dual Link | I — Integrated | Цифровой (два канала) + аналоговый сигнал | до 2560×1600 |
| DVI-D Single Link | D — Digital | Только цифровой сигнал, один канал | до 1920×1080/1200 |
| DVI-D Dual Link | D — Digital | Только цифровой сигнал, два канала | до 2560×1600 |
| DVI-A | A — Analog | Только аналоговый сигнал (по сути тот же VGA, но с разъёмом DVI) | сопоставимо с VGA |
Общее правило простое: буква D в названии означает, что доступен только цифровой сигнал; буква A — только аналоговый; буква I — доступны оба типа.
Из этого правила следует и практическое ограничение при выборе переходников. Видеокарта с разъёмом DVI-I (или DVI-A) может быть подключена к монитору VGA через обычный пассивный переходник — потому что в кабеле физически присутствует аналоговый канал. А вот с DVI-D такой номер не пройдёт: в разъёме попросту нет контактов для аналогового сигнала, и даже если выломать «лишние» контакты, мешающие вставить переходник в разъём, сигнал всё равно не пойдёт — именно эти контакты отвечают за передачу аналогового видео. Для соединения DVI-D и VGA нужен активный конвертер, который реально преобразует цифровой сигнал в аналоговый, а не просто механически меняет разъём.
Кабелем с двумя разъёмами DVI-D можно подключить видеокарту DVI-I к монитору DVI-D и наоборот — совмещённый интерфейс спокойно работает и в чисто цифровом режиме.
Распиновка DVI
Разъём DVI-I насчитывает 24 основных цифровых контакта плюс до 5 дополнительных аналоговых (обозначаются C1–C5) — отсюда встречающийся диапазон «от 17 до 29 пинов» в зависимости от разновидности. Назначение основных контактов:
| Контакт | Назначение |
|---|---|
| 1, 2 | Данные TMDS 2− / 2+ (красный, 1-й канал) |
| 4, 5 | Данные TMDS 4− / 4+ (зелёный, 2-й канал) |
| 6, 7 | Строб DDC / данные DDC |
| 8 | Аналоговая кадровая развёртка |
| 9, 10 | Данные TMDS 1− / 1+ (зелёный, 1-й канал) |
| 12, 13 | Данные TMDS 3− / 3+ (синий, 2-й канал) |
| 14 | +5 В (питание монитора в спящем режиме) |
| 15 | Заземление |
| 17, 18 | Данные TMDS 0− / 0+ (синий, 1-й канал + цифровая синхронизация) |
| 20, 21 | Данные TMDS 5− / 5+ (красный, 2-й канал) |
| 23, 24 | Строб TMDS + / − (тактовый сигнал для обоих каналов) |
| C1–C3 | Аналоговый красный / зелёный / синий сигнал |
| C4 | Аналоговая строчная развёртка |
| C5 | Земля для аналоговых сигналов |
Помимо видео, интерфейс поддерживает двустороннюю связь с монитором по протоколу DDC (Display Data Channel) — устройство сообщает компьютеру информацию о своих характеристиках. Отдельно от классического DDC1 (односторонняя передача) и DDC2 (двусторонний обмен) существует расширенная версия E-DDC, где данные о подключённом мониторе хранятся в его памяти.
Ограничение по длине кабеля
Строгого предела длины кабеля в спецификации DVI нет — реальная дальность передачи зависит от объёма передаваемых данных, то есть от разрешения. Кабель длиной около 10,5 м обычно позволяет передавать картинку в разрешении до 1920×1200. При увеличении длины до 15 м максимальное разрешение без потери качества падает примерно до 1280×1024. Для передачи сигнала на большие расстояния применяются репитеры (усилители сигнала) — с усилителем, имеющим собственный источник питания, длину линии можно увеличить вплоть до 61 м.
Звук через DVI
Сам DVI не предназначен для передачи аудио — это исключительно видеоинтерфейс. С 2008 года производители видеокарт стали дорабатывать контроллеры так, чтобы наряду с DVI поддерживался и вывод по HDMI. Поскольку DVI и HDMI электрически и по цоколёвке совместимы в рамках режима single-link DVI-D, для передачи звука через DVI-выход на HDMI-совместимое устройство (например, телевизор) требуется переходник, который использует функции именно HDMI-стороны соединения.

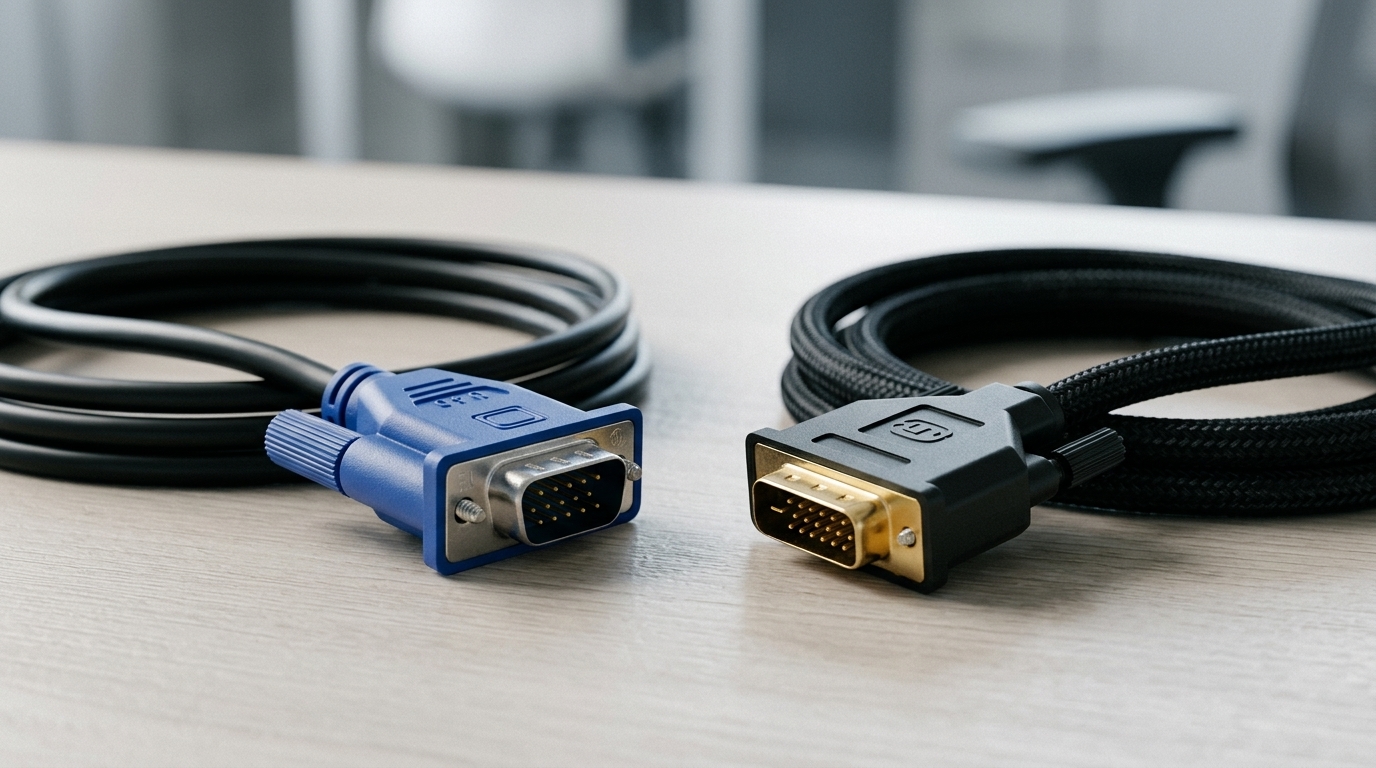

DVI и VGA: в чём разница
Главное отличие — тип сигнала: VGA всегда аналоговый, DVI (в версиях D и I) — цифровой. Из-за этого видеокарте с VGA-выходом приходится конвертировать сигнал дважды: сначала из цифрового представления в аналоговое на выходе, затем обратно в цифровое внутри матрицы монитора — и на каждом этапе теряется часть качества картинки.
Также разъёмы отличаются по числу контактов (VGA — 15 пинов, DVI — от 17 до 29 в зависимости от разновидности) и по цветовой маркировке (VGA почти всегда синий, DVI — белый). Максимальная длина кабеля у VGA ограничена практическими 3 метрами против 10,5 м у DVI без дополнительного усиления.
VGA был представлен компанией IBM в 1987 году вместе с одноимённой видеокартой: первоначальное разрешение составляло 640×480, а практический потолок для этого интерфейса — 1280×1024. Разъём использует 15-контактную распайку в три ряда по пять контактов: первые три отвечают за аналоговый видеосигнал трёх цветов, у каждого — своя «земля» (контакты 6–8), а контакты 13 и 14 — за горизонтальную и вертикальную синхронизацию.
Позже на основе того же 15-контактного разъёма появился стандарт SVGA (Super Video Graphics Array) — технически более совершенный: он поддерживает до 16 млн цветов против 256 цветов у исходного VGA, при полностью совместимой распиновке.
DVI и HDMI: что лучше
Прямого «победителя» здесь нет — интерфейсы во многом равнозначны по качеству картинки в пределах поддерживаемых DVI режимов. Главное практическое преимущество HDMI — способность передавать по одному кабелю сразу и видео, и аудио, что сокращает количество проводов в домашнем кинотеатре или медиацентре. HDMI также ушёл дальше по максимальному разрешению — современные версии стандарта поддерживают вплоть до 10240×5760, тогда как потолок DVI Dual Link — 2560×1600.
Благодаря электрической совместимости DVI-D (single-link) и HDMI между портами можно использовать пассивный переходник для режимов, не выходящих за рамки single-link DVI. Режимы высокого разрешения, требующие dual-link DVI или повышенной скорости передачи HDMI, таким переходником не поддерживаются; также через переходник не получится передать аналоговый сигнал DVI-A — у HDMI такой возможности нет вовсе.
DVI и VGA: сравнивать ли вообще
Сопоставлять VGA и HDMI напрямую не совсем корректно — интерфейсы разделяет более 20 лет развития технологий. VGA сегодня встречается преимущественно в устаревшей технике, не рассчитанной на цифровые стандарты, тогда как HDMI изначально проектировался под современные требования к картинке и звуку в одном кабеле.
Удлинение кабеля
Если монитор или телевизор нужно подключить на расстоянии, которое заводской кабель не покрывает, есть два пути. Первый — купить кабель нужной длины в магазине, но это дороже (ощутимая цена за длинный VGA-кабель) и менее удобно при прокладке: стандартный кабель жёсткий, а для прохода через стену часто требуется отверстие большого диаметра.
Второй путь — для интерфейсов с аналоговым сигналом (VGA, DVI-I, DVI-A) можно собрать удлинитель самостоятельно на основе витой пары категории 5 или 6, задействовав 8 контактов кабеля, либо купить готовый переходник VGA — RJ-45. Такой вариант заметно дешевле заводского удлинителя и тоньше по диаметру кабеля.
Для чисто цифрового DVI-D аналогичный «самодельный» вариант конвертации в VGA не работает — там, как и в случае с переходниками, необходим активный конвертер, преобразующий цифровой сигнал в аналоговый, а не пассивная перепайка контактов.
Сравнение максимальной длины кабеля по интерфейсам
| Интерфейс | Практический предел длины кабеля |
|---|---|
| VGA | около 3 м без потери качества |
| DVI | около 10–10,5 м (до 61 м с усилителем сигнала) |
| HDMI | около 10 м без усиления |
Итог
DVI стал переходным звеном между аналоговой эпохой VGA и полностью цифровым видео: он убрал лишнее преобразование сигнала, подняв качество картинки и доступное разрешение, но при этом на первых порах сохранил обратную совместимость с аналоговыми мониторами через версии DVI-I и DVI-A. Разбираться в разновидностях DVI важно прежде всего при выборе переходников и кабелей: цифровой DVI-D не превратится в VGA без активного конвертера, а совмещённый DVI-I способен работать в обоих режимах. Сегодня DVI уступает место HDMI и DisplayPort, которые дают более высокое разрешение и передают звук в том же кабеле, но для подключения бывшей в употреблении или офисной техники этот интерфейс по-прежнему актуален.
