Novastar MG200, MG201, MGT600 AV-OVER-IP

Введение

Система AV over IP серии MG представляет собой оцифрованную распределенную систему обработки изображения и управления, работающую на основе сети. В этой системе кодировщики (encoders) собирают множество источников аудио- и видеосигналов, расположенных в разных местах, и транскодируют их в IP-потоки. Декодеры (decoders) принимают эти потоки и отображают соответствующую информацию на устройствах отображения, обеспечивая сетевое совместное использование аудио и видео.

Используя протоколы передачи H.264 и H.265, система серии MG потребляет небольшую пропускную способность сети и обеспечивает высокое качество аудио и видео с низкой задержкой. Преодолевая ограничения традиционного централизованного развертывания, система идеально подходит для децентрализованного развертывания приложений для аудио- и видеовзаимодействия между регионами и сетями.

Система серии MG интегрирует в себе передачу цифрового аудио и видео на большие расстояния, коммутацию сигналов, рабочую станцию KVM и управление экранами. Работая совместно с распределенной системой визуального управления и распределенной системой совместной работы KVM, система серии MG может применяться в различных сценариях визуализации, таких как диспетчерские пункты управления (control rooms), крупные конференц-связи, мониторинговые центры, центры обработки данных и диспетчерские центры (dispatch centers).

Ключевые особенности

Благодаря использованию высокопроизводительных технологий обработки изображения от NovaStar, система характеризуется низкой пропускной способностью, низкой задержкой, высоким разрешением и высокой стабильностью. Поддержка видеокодирования H.264 и H.265 помогает достичь хорошо сбалансированной цветовой дискретизации, обработки и передачи видео с разрешением до 10 бит 4:2:2. Качество передачи видео чрезвычайно высокое: передача изображения происходит без искажений, а исходная насыщенность цвета хорошо сохраняется. Задержка системы составляет всего 60 мс или менее, что обеспечивает эффект «что видишь, то и получаешь» (WYSIWYG).

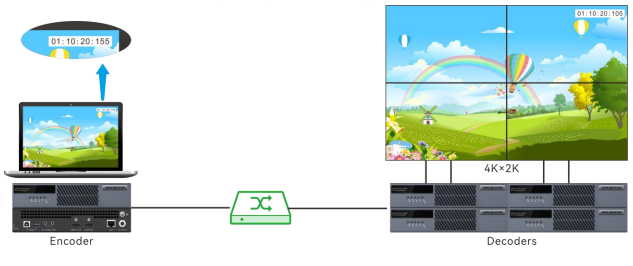

Выходная мозаика с нескольких декодеров с точной синхронизацией

Декодеры серии MG используют уникальную технологию синхронизации для достижения полной синхронизации выходных изображений всех декодеров, что полностью устраняет такие явления, как асинхронность мозаичных изображений от разных декодеров или разрывы изображения (tearing) при воспроизведении быстро движущегося видео.

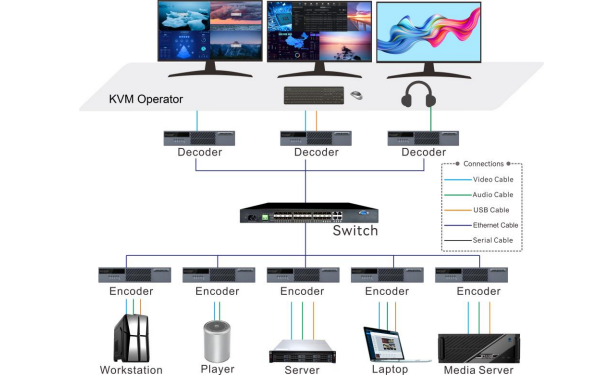

KVM-управление, кроссплатформенный роуминг (Cross-Platform Roaming)

Поддерживается управление KVM и кросс-экранный роуминг мыши. Все операции могут выполняться с помощью мыши, а курсор мыши может перемещаться между окнами и мониторами, обеспечивая одновременный предварительный просмотр нескольких источников сигнала. Кроме того, различными платформами (Windows, Linux и Mac OS) можно управлять с помощью всего одной клавиатуры и мыши на узле.

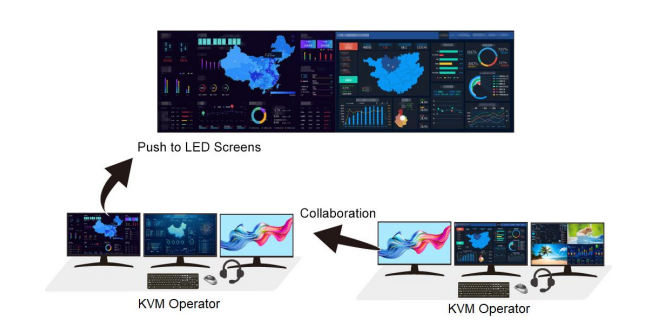

Передача и захват сигнала (Signal Pushing and Capturing)

Система серии MG поддерживает передачу сигнала между операторами или между операторами и светодиодным экраном, позволяя передавать проблемы или изображения, требующие решения, другим операторам или на светодиодный экран. Благодаря такому взаимодействию своевременно принимаются решения, а проблемы эффективно решаются.

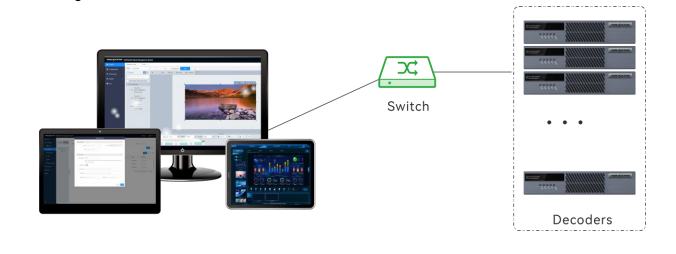

Веб-управление

Система управления поддерживает настройку через веб-интерфейс, предоставляя пользователям простой и быстрый метод работы и обеспечивая возможность кроссплатформенных операций. Веб-управление включает в себя управление устройствами, точное назначение прав, управление разрешением входов и выходов кодировщиков и декодеров, управление светодиодными экранами, обновление встроенного ПО и управление журналами.

Особенности продукта

• Дискретное развертывание, унифицированное управление

  • Несколько географически распределенных узлов сигнала могут быть быстро подключены к системе для унифицированного управления данными сигналов.

• Массовое подключение, неограниченное расширение

  • Благодаря IP-архитектуре узлы системы могут быть быстро добавлены на основе сети, и каждый узел может получить доступ к сети, как только ему будет назначен IP-адрес.

• Иерархические разрешения, безопасное управление

  • Система поддерживает иерархическое управление правами пользователей на основе ролей. Администратор может настраивать различные разрешения для пользователей, обеспечивая максимально детальное разделение прав. Таким образом, разные операторы с разными ролями могут выполнять разные операции, что значительно повышает эффективность работы и безопасность.

• Стабильно, безопасно и надежно

  • Децентрализованная архитектура позволяет использовать отдельный узел в качестве независимого центра управления. Каждый узел работает независимо, и отказ управления одного узла не повлияет на работу всей системы. Требуется ремонт только неисправного узла. Это обеспечивает стабильность работы всей системы и облегчает ее обслуживание.

• Удобная реализация и простое обслуживание

  • Кодировщики и декодеры могут быть добавлены непосредственно в сеть системы для быстрого расширения, при этом система автоматически синхронизирует параметры без необходимости ручной перенастройки. Также поддерживаются удаленное и пакетное обновление.

• Разделение "человек-устройство" (Man-device separation), аккуратность и эффективность

  • Распределенные процессоры размещаются в серверной для управления, освобождая пространство в командном центре и избегая загромождения рабочего пространства и шумового загрязнения. Это не только реализует разделение "человек-устройство" и позволяет одному человеку управлять несколькими устройствами, но и повышает безопасность данных процессора.

• Визуализированное управление и точная компоновка

  • Выходные изображения на экранах полностью визуализированы. Доступны предварительный просмотр в реальном времени изображений источников сигналов, компоновки экрана и изображений светодиодного экрана, что позволяет точно настраивать отображение на экране, избегая ошибок при переключении сигналов и, таким образом, повышая эффективность переключения и реализуя принцип «что видишь, то и получаешь» (WYSIWYG).

• Роуминг мыши, одна KVM-станция для нескольких экранов, несколько сигналов на одном экране

  • Каждая KVM-станция может управлять несколькими экранами, и каждый экран поддерживает предварительный просмотр и управление до 4 сигналов. Операции на нескольких мониторах могут выполняться с помощью всего одной клавиатуры и мыши, что значительно упрощает рабочее пространство. В то время как оператор работает с данными на локальном мониторе, данные и операции также могут отображаться в реальном времени на светодиодном экране или других терминалах отображения.

• Множественный доступ к аудио и видео

  • Поддерживает доступ к сигналам в различных форматах, включая HDMI, IP, Audio и другие.

  • Поддерживает доступ к различным типам видео и совместим с несколькими разрешениями.

  • Поддерживает доступ к IP-камерам по протоколу ONVIF и к потоковым медиаданным по протоколу RTSP.

• Безопасное управление KVM-станциями

  • KVM-станция может устанавливать разрешения для разных групп KVM, позволяя KVM в разных группах отображать определенные данные и операторам работать с определенными данными. Это обеспечивает безопасность данных системы и удовлетворяет требованиям управления проектами высокой степени безопасности.

• Гибкая загрузка светодиодных экранов

  • Один процессор MGT600 обеспечивает загрузку до 3,9 миллиона пикселей, с шириной до 10 240 пикселей и высотой до 8192 пикселей.

  • Поддерживает резервирование между устройствами и портами Ethernet.

• Свободная компоновка нескольких слоев

  • Экран, загружаемый одним устройством, поддерживает свободную компоновку 4 × 2K×1K@30 Гц, 2 × 4K×1K@30 Гц и 1 × 4K×2K@30 Гц, что позволяет достичь гибких и превосходных визуальных эффектов.

• Прокручиваемый текст OSD (Scrolling OSD text)

  • Поддерживает отображение статического или динамического текста OSD на светодиодном экране.

  • Поддерживает настройку текстового содержимого, шрифта, цвета, размера и цвета фона текста OSD.

  • Поддерживает настройку направления прокрутки текста, начального положения и скорости.

• Пользовательские пресеты и воспроизведение плейлистов пресетов

  • Поддерживает управление несколькими экранами и пресетами.

  • Поддерживает два режима воспроизведения пресетов: циклическое (loop) и запланированное (scheduled) воспроизведение.

• Управление источниками входного сигнала (Input source management)

  • Поддерживает пользовательское групповое управление источниками входного сигнала.

  • Поддерживает настройки EDID для источников входного сигнала.

  • Поддерживает установку логотипа для каждого источника входного сигнала.

  • Поддерживает обрезку (cropping) источника входного сигнала.

  • Поддерживает настройку аудио источника входного сигнала.

• Гибкие аудио-опции

  • Поддерживает сопутствующий (accompanied) и независимый (independent) аудиовход.

  • Поддерживает вывод аудио, сопутствующего слою. Выходное аудио может быть сопутствующим или независимым.

  • Поддерживает регулировку громкости выхода.

• Переключение и использование локальных сигналов в меню OSD системы KVM-станции.

• Отображение IP-адреса устройства на экране передней панели.

• Вызов системы (System call) для быстрого поиска устройства

  • При вызове устройства его индикаторы мигают.

• Обновление встроенного ПО через веб-страницу

• Резервирование устройств (Device backup)

Кодировщик MG200 (MG200 Encoder)

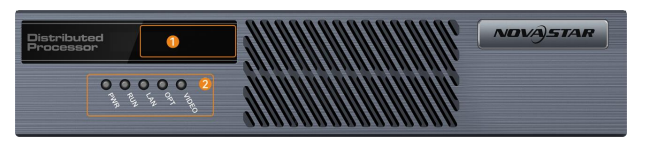

Передняя панель (Front Panel)

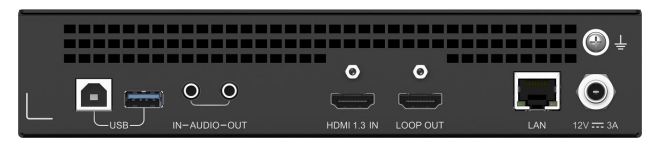

Задняя панель (Rear Panel)

Входные разъемы (Input Connectors)

Аудиоразъемы (Audio Connectors)

Выходные разъемы (Output Connectors)

Управление (Control)

Разъем питания (Power connector)

Декодер MG201 (MG201 Decoder)

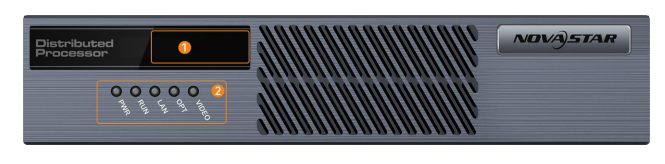

Передняя панель (Front Panel)

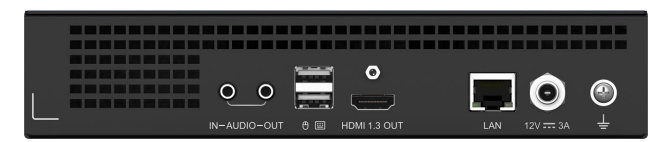

Задняя панель (Rear Panel)

Выходные разъемы (Output Connectors)

Аудиоразъемы (Audio Connectors)

Разъемы передачи данных (Transmission Connectors)

Управление (Control)

Разъем питания (Power Connector)

Универсальный декодер MGT600 (MGT600 All-in-One Decoder)

Передняя панель (Front Panel)

Задняя панель (Rear Panel)

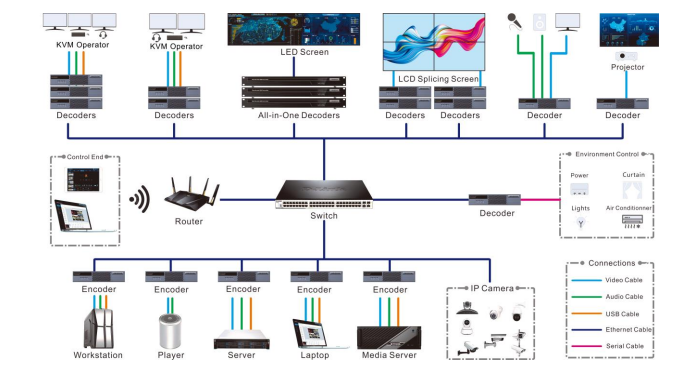

Пример подключения MG

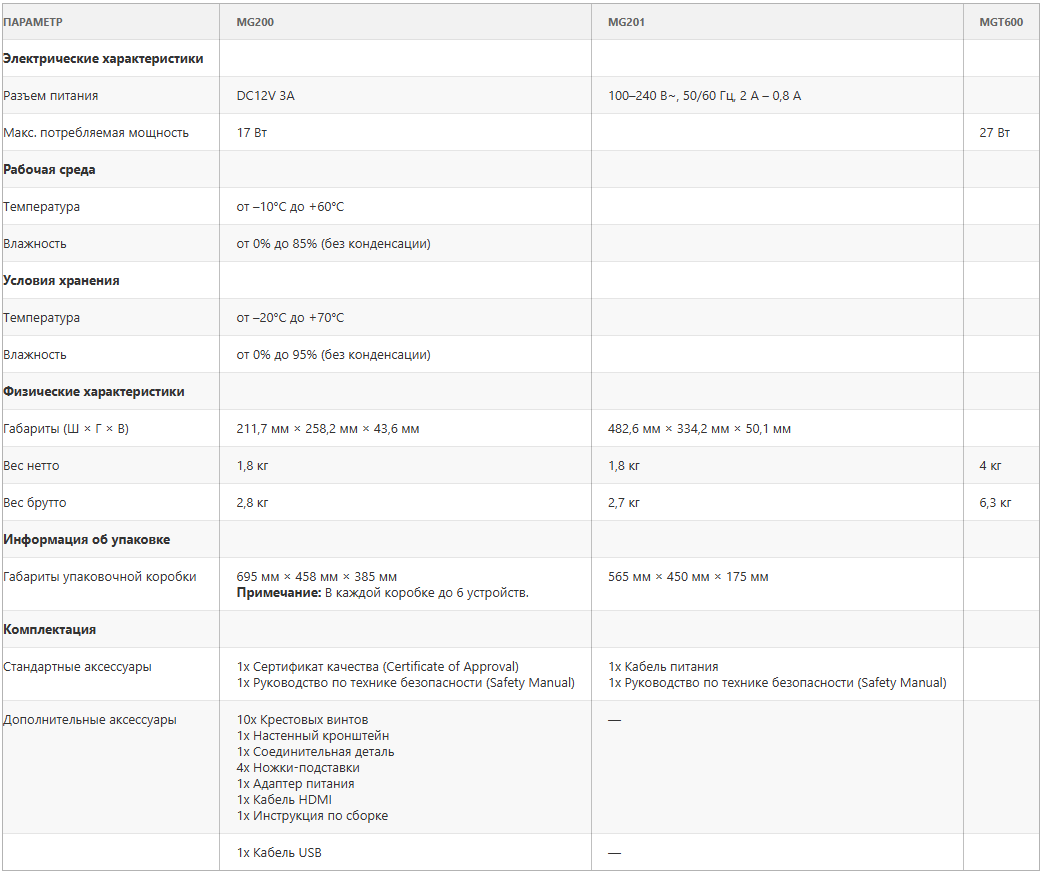

Технические характеристики MG200, MG201, MGT600
